Rx Stern Oblică Anterioară - tube angled
1. Rezumat Clinic & Indicații
- A 24 30-cm casetă cu grilă antidifuzoare fitted cu standard-speed screens este selected.
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

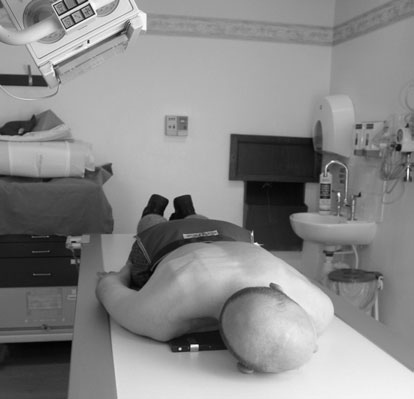

- Poziție Pacient: • pacientul stă în ortostatism sau sits facing stativ vertical Bucky sau lies Decubit ventral pe masa de examinare. • medial plan sagital trebuie să fie la drept-angles la, și centred la, caseta. • ca raza centrală este la fie înclinat across masa de examinare, caseta este plasat transversely la avoid grilă cut-off. • If Bucky este la fie used pe masa de examinare, pacientul trebuie să lie pe trolley poziționat la drept-angles la masa de examinare, cu Torace resting pe masa radiologică. • caseta este centred la nivelul fifth thoracic vertebra. • imobilizare will fie assisted if it este possible la use imobilizare band.
- Punct de Centrare Fascicul: • perpendicular raza centrală este centred initially la axilla de either side la nivelul fifth thoracic vertebra. • raza centrală este then înclinat transversely astfel încât raza centrală este orientat la point 7.5 cm Profil (lateral) la linia mediană pe same side.
- Distanță Focar-Film (DFF / SID): 100 cm
- Comandă Respiratorie: Apnee completă pe durata expunerii.
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) Conform AEC / grosime anatomică Distanță Focar-Film (DFF / SID) 100 cm Grilă Antidifuzoare (Bucky) Cu grilă antidifuzoare Bucky Dimensiune Focar Focar Mic (0.6 mm) Camere de Ionizare AEC Camerele laterale (sau camera centrală funcție de regiune) Colimare Fascicul Colimare strictă adaptată pe receptor 24 x 30 cm Filtrare Tub Totală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al eq.) 4. Criterii de Calitate & Reușită Imagine
- Vizualizarea clară întregii arii anatomice (Stern).
- Absența artefactelor de mișcare; trabeculație osoasă și contururi nete.
- Densitate optică și contrast adecvate pentru diferențierea țesuturilor moi de structurile osoase.
5. Protecție Radiologică (ALARA)
- Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
- Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
- Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.
Observații Clinice & Tehnice
• pacientul este allowed la breathe gently during expunere time de several seconds using low mA.
• This technique diffuses lung și rib shadows, which otherwise tend la obscure Stern. 226 stâng Oblică Anterioară Cord și Siluetă Cardiovasculară X-ray tube vertical line de la tube stâng lung drept lung Omoplat (Scapulă) Omoplat (Scapulă) Coaste (Grilaj Costal) Stern 5th 6th 4th 3rd cc casetă 6th TV Postero-anterior (PA) Oblică radiografie de Stern taken during gentle respirație
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
