Rx palat moale, faringe, laringe și esofag cervical — Incidență de profil (lateral) — Profil drept sau stâng (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul
- Poziție Pacient: Pacientul în șezut (sau în ortostatism), în poziție de profil (lateral) strict, cu MCP perpendicular pe receptorul de imagine (RI). Coborâți umerii cât mai mult și aliniați-i în același plan transversal. Ajutați logopedul să poziționeze capul pacientului în profil (lateral). Imobilizați capul cerând pacientului să privească un obiect situat pe axa vizuală. Logopedul stabilește de obicei alinierea exactă a bărbiei (Fig. 15.33). Efectuați ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: Perpendicular pe receptorul de imagine (RI).
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Ajustați câmpul de iradiere de la nivelul conductului auditiv extern (CAE) până la incizura jugulară (furculița sternală); includeți anterior toate structurile orofaringiene și posterior coloana cervicală. Plasați markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat în afara structurilor anatomice de interes
- Toate structurile faringolaringiene de părți moi
- Zona de la nazofaringe până la porțiunea superioară a plămânilor, în examinările preliminare
- Fără suprapunerea umerilor peste trahee
- Contururile mandibulei suprapuse cât mai exact
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie

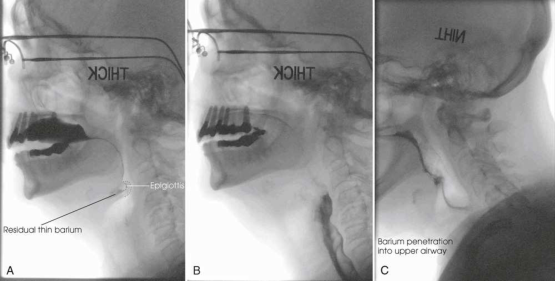

Imagini de profil ale cavității bucale, faringelui și esofagului cervical opacifiate cu substanță de contrast, în înregistrările videofluoroscopice. Funcționarea corectă a epiglotei în timpul deglutiției este vizualizată cel mai bine în incidența de profil (Fig. 15.34).
colimare
• Ajustați câmpul de iradiere de la nivelul conductului auditiv extern (CAE) până la incizura jugulară (furculița sternală); includeți anterior toate structurile orofaringiene și posterior vertebrele cervicale. Plasați markerul de lateralitate în câmpul colimat.
raza centrală
• Perpendicular pe receptorul de imagine (RI).
criterii
Criterii radiologice de calitate a imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S), plasat în afara anatomiei de interes • Toate structurile faringolaringiene de părți moi • Zona de la nazofaringe până la porțiunea superioară a plămânilor, în examinările preliminare • Fără suprapunerea umerilor peste trahee • Contururile mandibulei suprapuse cât mai exact
part_pos
• Ajutați logopedul să poziționeze capul pacientului în profil (lateral). • Imobilizați capul cerând pacientului să privească un obiect situat pe axa vizuală. Logopedul stabilește de obicei alinierea exactă a bărbiei (Fig. 15.33). • Efectuați ecranarea gonadelor cu șorț plumbat.
patient_pos
• Pacientul așezat pe scaun (sau în ortostatism), în poziție de profil (lateral) strict, cu MCP perpendicular pe receptorul de imagine (RI). • Coborâți umerii cât mai mult și aliniați-i în același plan transversal.
tehnică
Poziționat conform indicațiilor producătorului sau protocolului departamentului pentru orientarea corectă a afișării anatomiei; placa razei centrale: 10 × 12 inches (24 × 30 cm), longitudinal.
