📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Radiografia de profil poate ajuta la localizarea maselor cardiace sau pericardice, de exemplu anevrismul ventricular stâng și chistul pericardic. Acestea sunt evaluate mai bine prin ecocardiografie sau CT/MRI.
    • Calcificările patologice cardiace și pericardice pot fi confirmate, iar extinderea lor poate fi evaluată mai complet pe radiografia toracică de profil.
    • După implantarea stimulatorului cardiac, imaginea de profil confirmă că electrodul ventricular se află anterior, la apexul ventriculului drept.
    • Această incidență poate fi utilă ca examinare complementară celei de profil în cazurile de incertitudine privind dilatarea sau tortuozitatea aortei.
    • Această incidență poate fi utilizată împreună cu examinarea deglutiției cu bariu pentru a evidenția mărirea cordului și a siluetei cardiovasculare sau a aortei, ori vase anormale și inele vasculare, care pot produce amprente anormale asupra esofagului și pot cauza disfagie.
    • CT, MRI sau angiografia evaluează mai precis inelele vasculare.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Torace & Pulmon
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

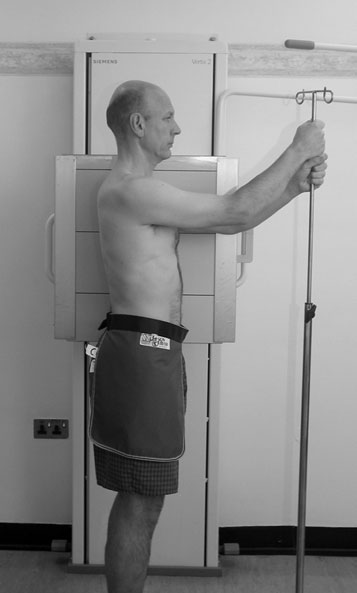

    • Poziție Pacient:
      • Pacientul este rotit pentru a aduce partea stângă în contact cu caseta.
      • Planul mediosagital este ajustat paralel cu caseta.
      • Brațele sunt îndoite deasupra capului sau ridicate deasupra capului, sprijinite pe o bară orizontală.
      • Linia medioaxilară coincide cu mijlocul filmului radiologic, iar caseta este ajustată pentru a include vârfurile pulmonare (apexurile) și lobii inferiori la nivelul primei vertebre lombare.
      • Pacientul este poziționat inițial cu fața spre casetă, care este susținută vertical în suportul casetei, cu marginea superioară deasupra vârfurilor pulmonare (apexurilor).

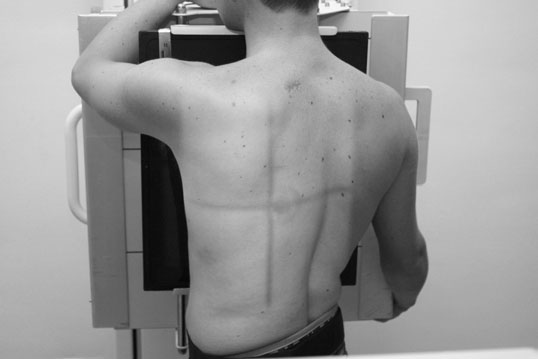

      • Menținând partea dreaptă a trunchiului în contact cu caseta, pacientul este rotit astfel încât partea stângă să se îndepărteze de casetă, iar planul coronal să formeze un unghi de 60 grade cu aceasta.
    • Punct de Centrare Fascicul:
      • Orientați raza centrală perpendicular pe mijlocul casetei, pe linia medioaxilară.
      • Expunerea se efectuează în apnee după un inspir profund complet.
      • Orientați raza centrală orizontală perpendicular pe mijlocul casetei, la nivelul celei de-a șasea vertebre toracale, pentru a evidenția cordul și silueta cardiovasculară, arcul aortic și aorta descendentă.
    • Distanță Focar-Film (DFF / SID): 180 cm
    • Comandă Respiratorie: Expunerea se efectuează în apnee după un inspir profund complet.
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)180 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mare (1.0 - 1.2 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală, în funcție de regiune)
    Colimare FasciculColimare strictă adaptată pe receptor 35 x 43 cm
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Coloana toracală și sternul trebuie să fie de profil și clar evidențiate.
    • Brațele nu trebuie să mascheze cordul, silueta cardiovasculară și câmpurile pulmonare.
    • Mediastinul anterior și posterior, cordul și silueta cardiovasculară sunt bine delimitate, iar câmpurile pulmonare sunt clar vizibile.
    • Unghiurile costofrenice și cupolele diafragmatice trebuie să fie clar conturate.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

  • Se selectează o FFD de 150 sau 180 cm.
  • Pacienții cărora li s-a implantat recent un stimulator cardiac permanent nu trebuie să ridice brațele deasupra capului. Este suficient să ridice brațele în afara câmpului toracic; altfel există riscul lezării țesuturilor recent suturate și al deplasării electrozilor stimulatorului cardiac.

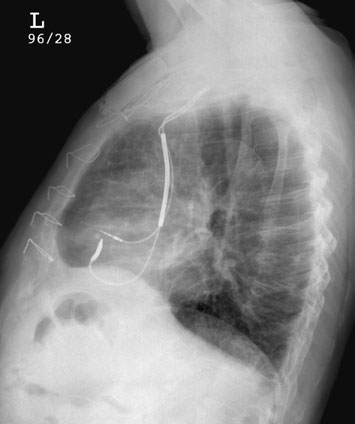

  • Pacienților aflați pe tărgi le poate fi dificil să mențină poziția verticală. Poate fi necesar un suport mare din spumă, în formă de pană, pentru a ajuta pacientul să rămână în poziție verticală. 218 Radiografie de profil stâng a cordului și siluetei cardiovasculare care evidențiază poziția sistemului de stimulare cardiacă permanentă.
  • Se poate utiliza o grilă fixă sau o grilă mobilă Bucky. Kilovoltajul selectat este ajustat pentru a asigura o penetrare adecvată, cu corpurile vertebrelor toracale și regiunile costofrenice și apicale bine definite. FFD poate fi redusă la 150 cm.

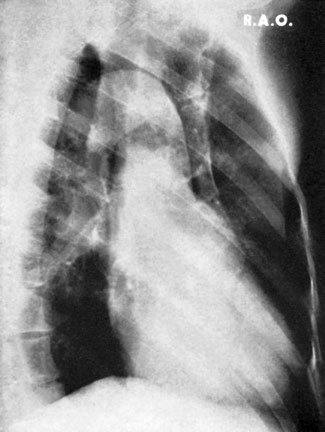

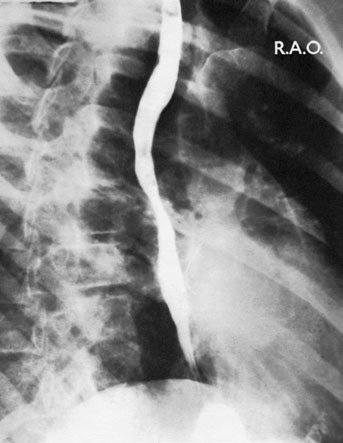

A 5-a, a 6-a, a 7-a, a 8-a. Oblică dreaptă. Plămân stâng. Plămân drept. Stern. Cord și siluetă cardiovasculară. Cartilaj costal. Poziție la 60° pentru incidența radiografică. A 8-a vertebră toracală. Apofiza spinoasă a celei de-a 7-a vertebre toracale. Radiografie oblică anterioară dreaptă. Radiografie oblică anterioară dreaptă cu esofagul conturat de bariu.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (180 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
