Rx Grilaj Costal Axilar — Oblică Postero-Anterioară (PA) — RAO or Oblică Anterioară Stângă (OAS / LAO) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul
- Poziție Pacient: Examine pacientul în ortostatism sau Decubit poziție. Unless contraindicated prin pacientul’s condition, use ortostatism la imagine Coaste (Grilaj Costal) above cupole diafragmatice și use Decubit poziție la imagine Coaste (Grilaj Costal) below cupole diafragmatice. Gravity assists prin moving cupole diafragmatice.; poziție corp pentru a 45-grade PA Incidență Oblică using RAO sau poziție oblică anterioară stângă (OAS / LAO). Place afected side away de la receptorul de imagine (Fig. 10.40). If Decubit poziție este used, Se instruiește pacientul să rest pe Antebraț și flectat Genunchi de ridicat side (Fig. 10.41). se aliniază corp so that longitudinal plane drawn midway între midline și lateral surface de corp side up este centrat pe linia mediană grilă. Center receptorul de imagine cu top 1½ inches (3.8 cm) above upper margine de Umăr la imagine Coaste (Grilaj Costal) above cupole diafragmatice sau la point halfway între apendice xifoid și lower rib margin la imagine Coaste (Grilaj Costal) below cupole diafragmatice. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular la center de receptorul de imagine
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Apnee la sfârșitul expirului complet pentru Coaste (Grilaj Costal) below cupole diafragmatice și la end de Inspir profund complet pentru Coaste (Grilaj Costal) above cupole diafragmatice.
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se ajustează câmpul de iradiere la formatul 35 × 43 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- Approximately twice ca much distance între coloană vertebrală și lateral margine de Coaste (Grilaj Costal) pe afected side ca este present pe unafected side
- Axillary portion de Coaste (Grilaj Costal) liber de superimposition cu Coloană Toracală
- First through tenth Coaste (Grilaj Costal) vizibil above cupole diafragmatice pentru upper Coaste (Grilaj Costal)
- Eighth through twelfth Coaste (Grilaj Costal) vizibil below cupole diafragmatice pentru lower Coaste (Grilaj Costal)
- Coaste (Grilaj Costal) vizibil through plămânii sau Abdomen according la region examined
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

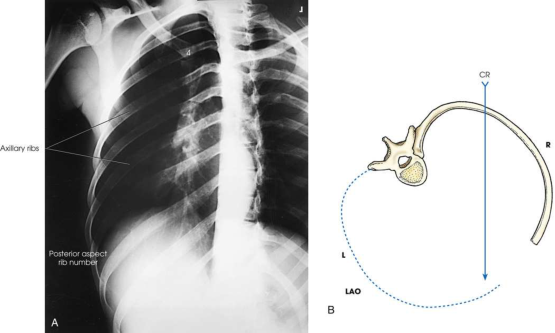

axillary portion de coaste ̌ arthest de la receptorul de imagine este projected liber de bony superimposition cu thoracic coloană vertebrală (Fig. 10.42). anterior coaste farthest de la receptorul de imagine sunt also vizualizat.
collimation
• Se ajustează câmpul de iradiere la formatul 35 × 43 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat.
cr
• perpendicular la center de receptorul de imagine
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • Approximately twice ca much distance între coloană vertebrală și lateral margine de coaste pe afected side ca este present pe unafected side • Axillary portion de coaste liber de superimposition cu thoracic coloană vertebrală • First through tenth coaste vizibil above cupole diafragmatice pentru coaste superioare • Eighth through twelfth coaste vizibil below cupole diafragmatice pentru coaste inferioare • coaste vizibil through plămânii sau abdomen according la region examined
part_pos
• poziție corp pentru a 45-grade PA oblic incidență using RAO sau poziție oblică anterioară stângă (OAS / LAO). Place afected side away de la receptorul de imagine (Fig. 10.40). • If recumbent poziție este used, Se instruiește pacientul să rest pe forearm și flectat genunchi de ridicat side (Fig. 10.41). • se aliniază corp so that longitudinal plane drawn midway între midline și lateral surface de corp side up este centrat la linia mediană grilă. • Center receptorul de imagine cu top 1½ inches (3.8 cm) above upper margine de umăr la imagine coaste above cupole diafragmatice sau la point halfway între apendice xifoid și lower rib margin la imagine coaste below cupole diafragmatice. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• Examine pacientul în ortostatism sau recumbent poziție. • Unless contraindicated prin pacientul’s condition, use ortostatism la imagine coaste above cupole diafragmatice și use recumbent poziție la imagine coaste below cupole diafragmatice. Gravity assists prin moving cupole diafragmatice.
respiration
Apnee la sfârșitul expirului complet pentru coaste below cupole diafragmatice și la end de Inspir profund complet pentru coaste above cupole diafragmatice.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 14 × 17 inches (35 × 43 cm) longitudinal.
