Rx Umăr SUPEROINFERIOR TRANSAXILLARY Incidență ((NONtraumatism acut)8)

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • suspiciune de fractură sau luxație / subluxație articulară de proximal Humerus
    • Bursitis, Umăr impingement, osteoporosis, artroză / modificări degenerative articulare, și tendonitis

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Take radiografie cu pacientul așezat la end de masa de examinare, affected side spre masa de examinare și pacientul leaning laterally over masa de examinare (Fig. 5.55). Ensure coloană vertebrală este straight și pacientul does nu lean forwards sau backwards.; Regiune anatomică: Cot este flectat la 90° și palm de Mână în pronație. pacientul leans laterally over receptorul de imagine, abducting their Humerus much ca possible. sponge poate fie used la se rotește cavitate glenoidă away de la Torace perete și into more vertical poziție. Tilt pacientul’s cap away de la affected Umăr.
    • Punct de Centrare Fascicul: este orientat perpendicular pe cavitate glenoidă, which este perpendicular pe line între articulații acromioclaviculare și superior angle de Omoplat (Scapulă), approximately 5–15° spre Cot
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii. Fig. 5.55 Superoinferior transaxillary.

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)70-85 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculField Size Collimate closely la aria de interes diagnostic.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • lateral incidență de proximal Humerus în relationship la scapulohumeral (glenohumeral) articulation este visualized.
    • proces coracoid de Omoplat (Scapulă) este seen pe end (Figs. 5.56 și 5.57). poziție:
    • braț este în abducție de la corp.
    • Relationship de cap humeral și cavitate glenoidă trebuie să fie evident.
    • Collimation field size la aria de interes diagnostic. expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare evidențiază clear, Contururi osoase și travee trabeculare nete, fără artefacte de mișcare și pertinent părți moi anatomy.
    • Bony margins de acromion și proces coracoid sunt vizibil through cap humeral. Umăr (Nontraumatism acut) SPECIAL
    • Superoinferior transaxillary L Fig. 5.56 Superoinferior transaxillary. mică tuberozitate humerală (trohin) Humerus proces coracoid Claviculă acromion L Fig. 5.57 Superoinferior transaxillary.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

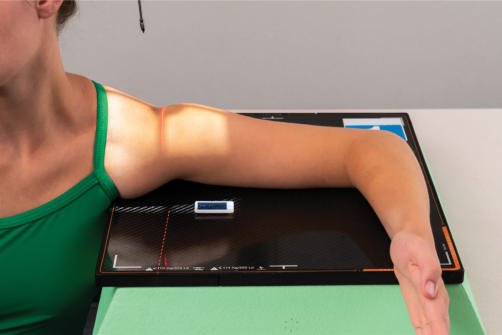

Fig. 5.55 Superoinferior transaxillary.

Fig. 5.55 Superoinferior transaxillary. — Poziționare pacient conform Ghidului Bontrager (Fig. 5.55 Superoinferior transaxillary.)

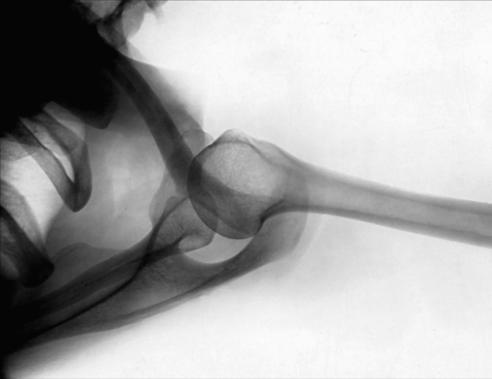

Fig. 5.56 Superoinferior transaxillary.

Fig. 5.56 Superoinferior transaxillary. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.56 Superoinferior transaxillary.)

Fig. 5.57 Superoinferior transaxillary.

Fig. 5.57 Superoinferior transaxillary. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.57 Superoinferior transaxillary.)

Figura 4

Figura 4 — Aspect radiografic de referință conform Ghidului Bontrager (Figura 4)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
