Rx TANGENTIAL Incidență CARPAL BRIDGE (Pumn (Articulație Radiocarpiană))

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • Calcification sau other pathology de dorsal (posterior) aspect de oase carpiene

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Have pacient stand sau sit la end de masa de examinare și then lean over și place dorsal surface de Mână, palm upward, pe receptorul de imagine.; Regiune anatomică: Center dorsal aspect de oase carpiene la receptorul de imagine. Gently flex Pumn (Articulație Radiocarpiană) ca far ca pacient poate tolerate, sau until Mână și Antebraț form ca near a 90° (drept) angle ca possible (Fig. 4.115).
    • Punct de Centrare Fascicul: angle cu ulnar deviation, alternate modified Incidență Scafoid (Metoda Stecher) Radial deviation Carpal canal Carpal bridge Fig. 4.115 Carpal bridge—tangențial incidență; raza centrală 45° la Antebraț.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)55 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculField Size Collimate pe four sides la anatomy de interest. Pumn (Articulație Radiocarpiană) SPECIAL Scaphoid incidențe:
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • tangențial incidență de dorsal aspect de scaphoid, lunate, și triquetrum este vizibil.
    • Outline de capitate și trapezium superimposed este vizibil (Figs. 4.116 și 4.117). poziție:
    • dorsal aspect de oase carpiene trebuie să fie visualized clear de superimposition și centrat pe receptorul de imagine.
    • raza centrală și center de collimation field size trebuie să fie la area de dorsal oase carpiene. expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare trebuie să evidențiază dorsal aspect de oase carpiene, cu net margini și clear, Contururi osoase și travee trabeculare nete, fără artefacte de mișcare.
    • Outlines de proximal oase metacarpiene trebuie să fie visualized through superimposed structures fără overexposure de dorsal aspects de oase carpiene seen în profile. R Fig. 4.116 Carpal bridge tangențial incidență de drept Pumn (Articulație Radiocarpiană). Capitate 5th metacarpal Triquetrum Trapezium și trapezoid Police Scaphoid Lunate R Fig. 4.117 Carpal bridge.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

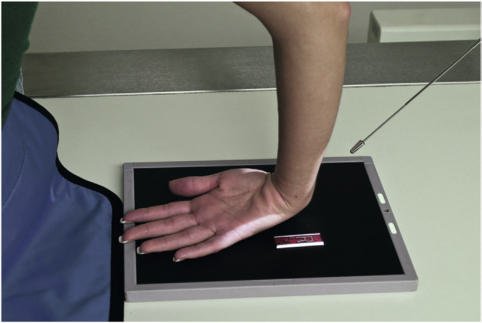

Fig. 4.115 Carpal bridge—tangențial incidență; raza centrală 45° la Antebraț.

Fig. 4.115 Carpal bridge—tangențial incidență; raza centrală 45° la Antebraț. — Poziționare pacient conform Ghidului Bontrager (Fig. 4.115 Carpal bridge—tangențial incidență; raza centrală 45° la forearm.)

Fig. 4.116 Carpal bridge tangențial incidență de drept Pumn (Articulație Radiocarpiană).

Fig. 4.116 Carpal bridge tangențial incidență de drept Pumn (Articulație Radiocarpiană). — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 4.116 Carpal bridge tangențial incidență de drept wrist.)

Fig. 4.117 Carpal bridge.

Fig. 4.117 Carpal bridge. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 4.117 Carpal bridge.)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
