Rx Scaphoid Series — PA and PA Axial Incidență — Rafert-Long Method Ulnar deviation (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

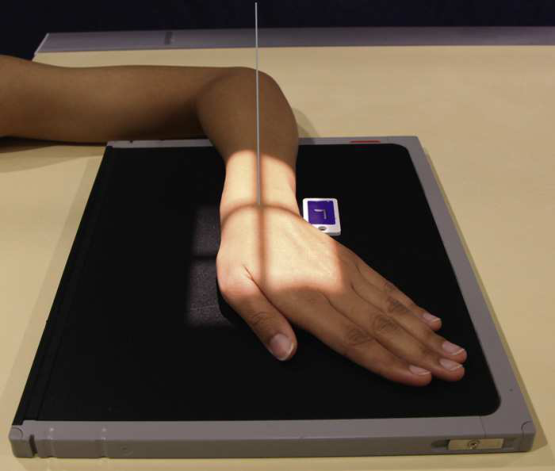

- Poziție Pacient: se așază pacientul pe scaun la end de masa radiologică, cu braț și Antebraț resting pe masa de examinare.; poziție Pumn (Articulație Radiocarpiană) pe receptorul de imagine pentru Incidență Postero-Anterioară (PA). fără moving Antebraț, turn Mână outward until Pumn (Articulație Radiocarpiană) este în extreme ulnar deviation (Fig. 5.91). se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular și cu multiple cranial angles; cu Mână și Pumn (Articulație Radiocarpiană) în same poziție pentru fiecare incidență, four separate expuneri made la 0, 10, 20, și 30 grade cranial raza centrală trebuie să directly enter scaphoid bone.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere la 2.5 inches (6 cm) proximal și distal la Pumn (Articulație Radiocarpiană) articulație și 1 inch (2.5 cm) pe sides. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- Absența rotației anatomice (simetrie bilaterală perfectă) de Pumn (Articulație Radiocarpiană)
- Scaphoid cu adjacent articular areas open
- Maximum ulnar deviation
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

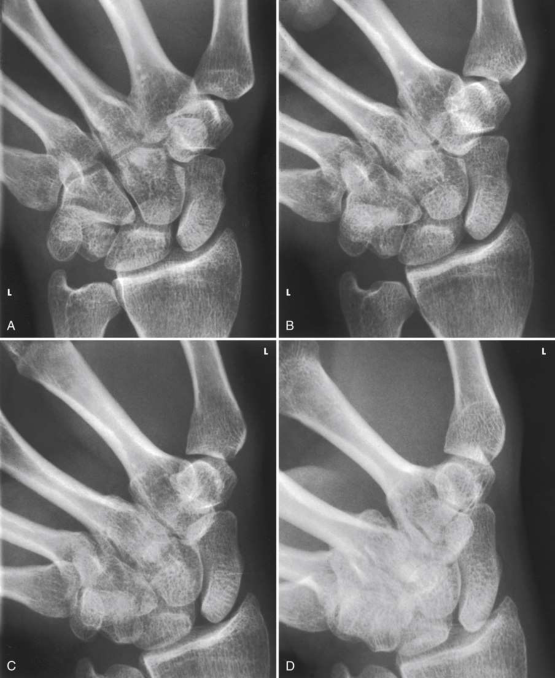

• scaphoid este vizualizat cu minimal superimposition (Fig. 5.92).
collimation
• Adjust câmp de iradiere la 2.5 inches (6 cm) proximal și distal la wrist articulație și 1 inch (2.5 cm) pe sides. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular și cu multiple cranial angles; cu mână și wrist în same poziție pentru fiecare incidență, four separate expuneri made la 0, 10, 20, și 30 grade cranial • raza centrală trebuie să directly enter scaphoid bone.
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • Absența rotației anatomice (simetrie bilaterală perfectă) de wrist • Scaphoid cu adjacent articular areas open • Maximum ulnar deviation • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• poziție wrist pe receptorul de imagine pentru PA incidență. • fără moving forearm, turn mână outward until wrist este în extreme ulnar deviation (Fig. 5.91). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun la end de masa radiologică, cu braț și forearm resting pe masa de examinare.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal
