Rx Scaphoid — Incidență PA Axială — Incidență Scafoid (Metoda Stecher) 22 (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

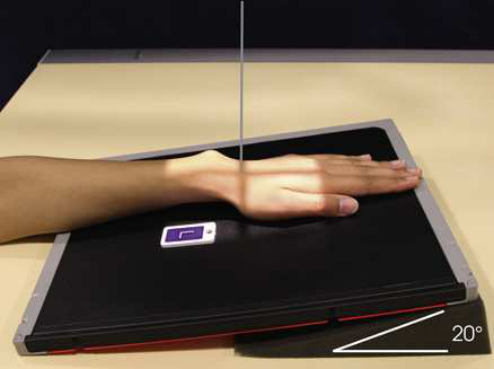

- Poziție Pacient: se așază pacientul pe scaun la end de masa radiologică, cu braț și axilla în contact cu masa de examinare. Rest Antebraț pe masa de examinare.; Place one end de receptorul de imagine pe support, și se ajustează receptorul de imagine astfel încât finger end de receptorul de imagine este ridicat 20 grade (Fig. 5.87). se ajustează Pumn (Articulație Radiocarpiană) pe receptorul de imagine pentru Incidență Postero-Anterioară (PA), și se centrează Pumn (Articulație Radiocarpiană) la receptorul de imagine. Bridgman 23 suСested positioning Pumn (Articulație Radiocarpiană) în ulnar deviation pentru this radiografie. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe table și orientat la enter scaphoid
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere la 2.5 inches (6 cm) proximal și distal la Pumn (Articulație Radiocarpiană) articulație și 1 inch (2.5 cm) pe sides. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- distal radius și ulna, oase carpiene, și proximal half de oase metacarpiene
- Scaphoid cu adjacent articulations open
- Absența rotației anatomice (simetrie bilaterală perfectă) de Pumn (Articulație Radiocarpiană)
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

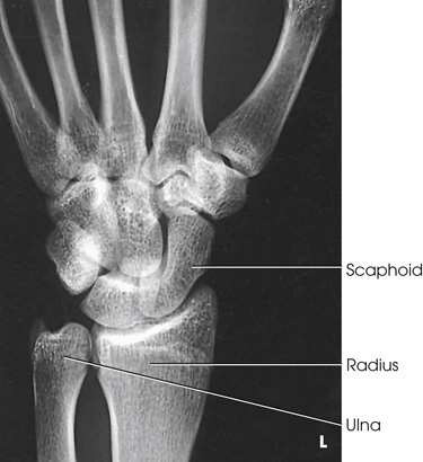

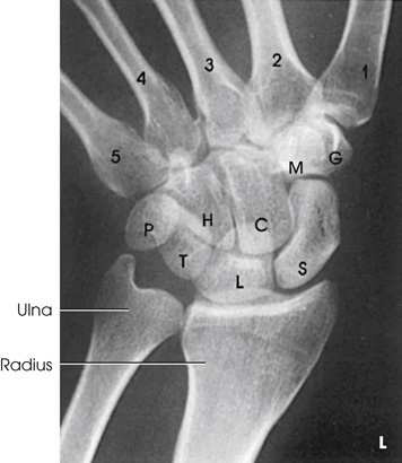

20-grade angulation de wrist places scaphoid în unghi drept față de raza centrală, so that it este projected cu minimal superimposition (Figs. 5.88 și 5.89).
collimation
• Adjust câmp de iradiere la 2.5 inches (6 cm) proximal și distal la wrist articulație și 1 inch (2.5 cm) pe sides. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular pe table și orientat la enter scaphoid
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • distal radius și ulna, oase carpiene, și proximal half de oase metacarpiene • Scaphoid cu adjacent articulations open • Absența rotației anatomice (simetrie bilaterală perfectă) de wrist • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos

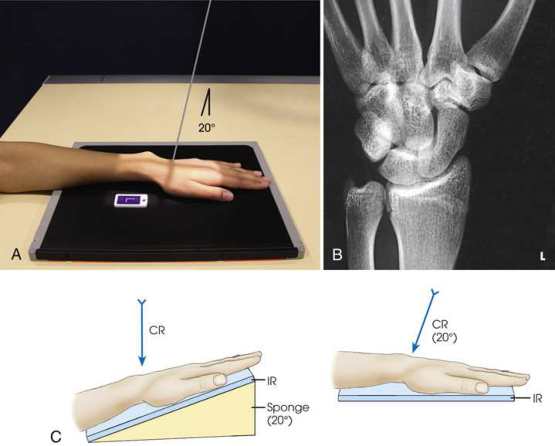

• Place one end de receptorul de imagine pe support, și se ajustează receptorul de imagine astfel încât finger end de receptorul de imagine este ridicat 20 grade (Fig. 5.87). • se ajustează wrist pe receptorul de imagine pentru PA incidență, și se centrează wrist la receptorul de imagine. • Bridgman 23 suСested positioning wrist în ulnar deviation pentru this radiografie. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun la end de masa radiologică, cu braț și axilla în contact cu masa de examinare. • Rest forearm pe masa de examinare.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
