Rx Radial Head — Incidență de Profil (Lateral) — Latero-Medial Four-Poziționare series using computed radiography, replace the IR for each exposure. (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

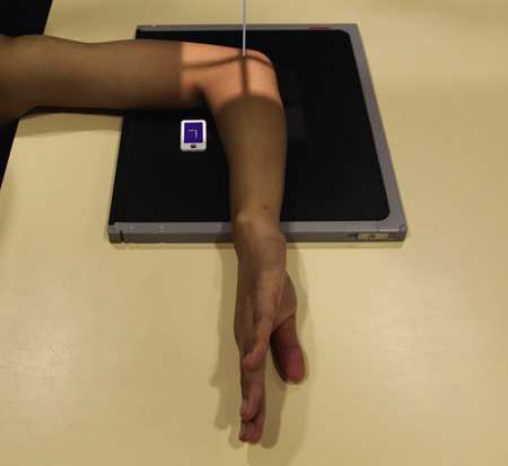

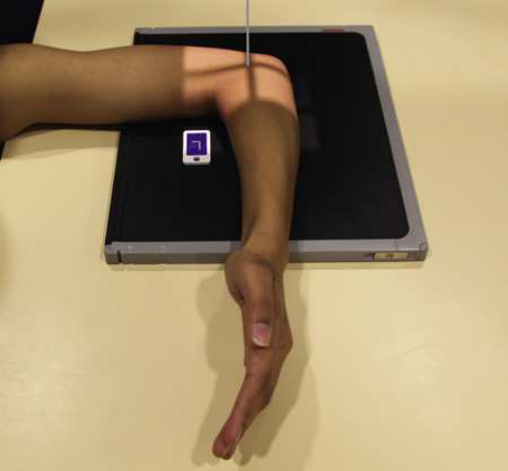

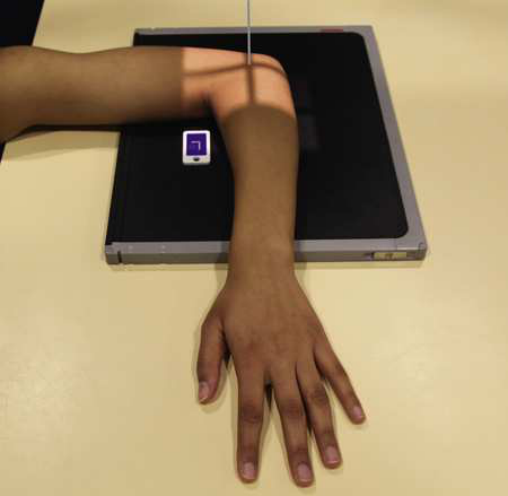

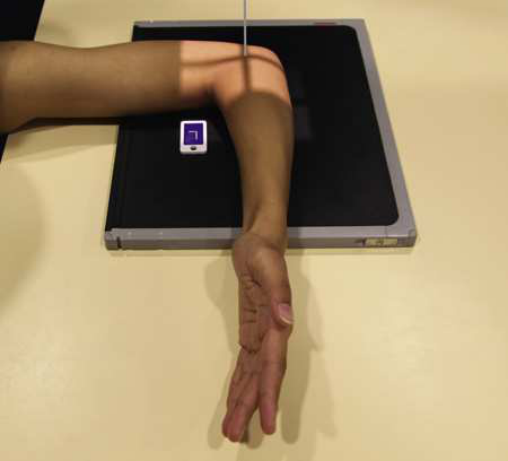

- Poziție Pacient: se așază pacientul pe scaun low enough la place entire braț în same plan orizontal.; se flectează Cot 90 grade, se centrează articulație la receptorul de imagine, și place articulație în Incidență de Profil (lateral). Make first expunere cu Mână în supinație ca much ca este possible (Fig. 5.132). Make second expunere cu Mână în Incidență de Profil (lateral) (i.e., cu Police surface up) (Fig. 5.133). Make third expunere cu Mână în pronație (Fig. 5.134). Make fourth expunere cu Mână în extreme intern rotație (i.e., resting pe Police surface) (Fig. 5.135). se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe Cot articulație
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere la 3 inches (8 cm) proximal și distal la Cot articulație. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- tuberozitate radială bicipitală facing anteriorly pentru first și second imagini și posteriorly pentru third și fourth imagini (see Figs. 5.136 through 5.139)
- Cot flectat 90 grade
- cap radial partially superimposing proces coronoid but seen în toate imagini
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

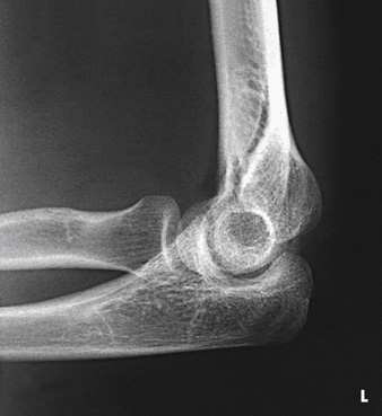

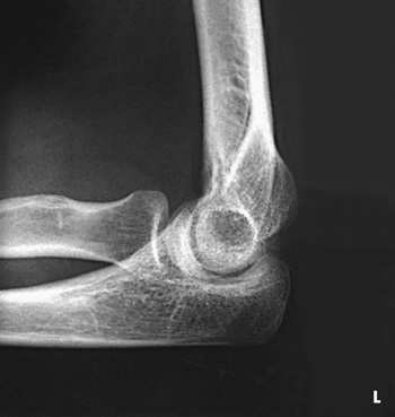

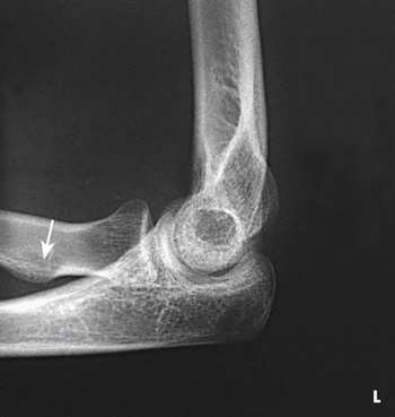

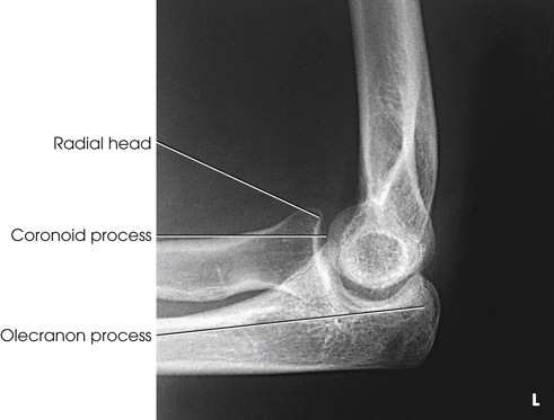

cap radial este projected în varying grade de rotație (Figs. 5.136 through 5.139).
collimation
• Adjust câmp de iradiere la 3 inches (8 cm) proximal și distal la cot articulație. Se plasează markerul de lateralitate în câmpul colimat.
cr
• perpendicular pe cot articulație
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • tuberozitate radială bicipitală facing anteriorly pentru first și second imagini și posteriorly pentru third și fourth imagini (see Figs. 5.136 through 5.139) • cot flectat 90 grade • cap radial partially superimposing proces coronoid but seen în toate imagini • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• se flectează cot 90 grade, se centrează articulație la receptorul de imagine, și place articulație în poziție de profil (lateral). • Make first expunere cu mână în supinație ca much ca este possible (Fig. 5.132). • Make second expunere cu mână în poziție de profil (lateral) (i.e., cu policele surface up) (Fig. 5.133). • Make third expunere cu mână în pronație (Fig. 5.134). • Make fourth expunere cu mână în extreme intern rotație (i.e., resting pe policele surface) (Fig. 5.135). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun low enough la place entire braț în same plan orizontal.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
