Rx Pumn (Articulație Radiocarpiană) — Oblică Postero-Anterioară (PA) — Rotație Externă (Laterală) (Merrill)

🖼️ Imagini

Surse de documentare

• Merrill’s Atlas, 5. Upper Extremity, pagini 295–299

Fragmente sursă traduse (referință tehnică)

anatomy

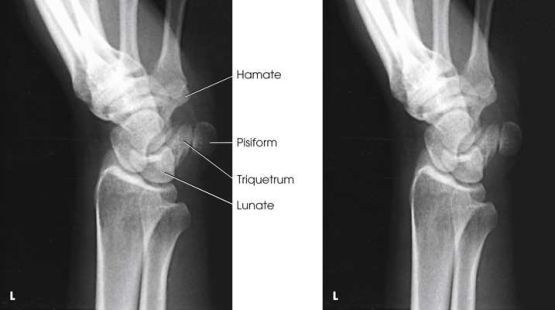

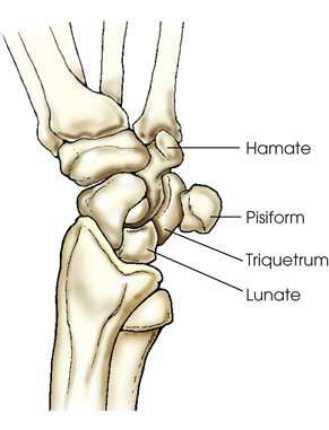

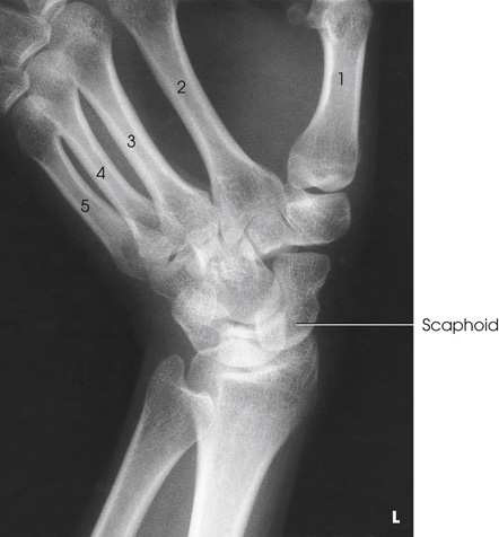

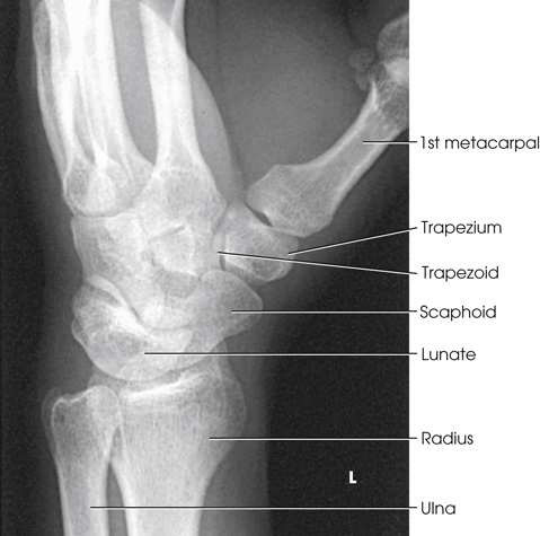

oase carpiene pe lateral side de wrist, particularly trapezium și scaphoid. scaphoid este superimposed pe itself în direct PA incidență (Figs. 5.78 și 5.79). This poziție separates pisiform de la adjacent oase carpiene. It also provides more distinct radiografie de triquetrum și hamate (compare Figs. 5.81 și 5.82).

collimation

• Adjust câmp de iradiere la 2.5 inches (6 cm) proximal și distal la wrist articulație și 1 inch (2.5 cm) pe sides. Place marker de lateralitate (D/S) în collimated expunere field. • Adjust câmp de iradiere la 2.5 inches (6 cm) proximal și distal la wrist articulație și 1 inch (2.5 cm) pe sides. Place marker de lateralitate (D/S) în collimated expunere field.

cr

• perpendicular pe midcarpal area; it enters just distal la radius • perpendicular pe midcarpal area; it enters anterior surface de wrist midway între its medial și lateral margini

criteria

Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • distal radius și ulna, oase carpiene, și proximal half de oase metacarpiene • 45-grade rotație de anatomy • Slight interosseous space între third, fourth, și fifth metacarpal corpuri • Slight overlap de distal radius și ulna • oase carpiene pe lateral side de wrist • Trapezium și distal half de scaphoid fără superimposition • Open trapeziotrapezoid și scaphotrapezial spații articulare • Bony detalii trabeculare osoase și surrounding soft tissues Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • distal radius și ulna, oase carpiene, și proximal half de oase metacarpiene • oase carpiene pe medial side de wrist • Triquetrum, hook de hamate, și pisiform liber de superimposition și în profile • Bony detalii trabeculare osoase și surrounding soft tissues

part_pos

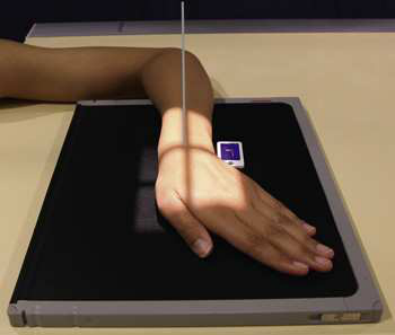

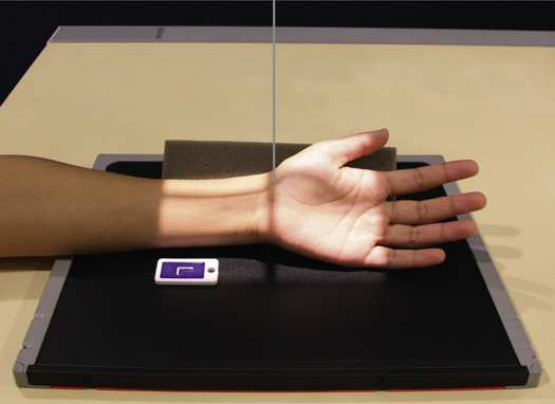

• Rest palmar surface de wrist pe receptorul de imagine. • se ajustează receptorul de imagine so that its center point este under scaphoid when wrist este rotit de la în pronație poziție. • de la în pronație poziție, se rotește wrist laterally (externally) until plan coronal forms angle de approximately 45 grade cu plane de receptorul de imagine. pentru exact positioning și la ensure duplication în follow-up examinations, place a 45-grade foam wedge under ridicat side de wrist. • se extinde wrist slightly, și if falange do nu touch masa de examinare, support them în place (Fig. 5.77). • When scaphoid este under examination, se ajustează wrist în ulnar deviation. Place săculeți cu nisip across forearm. • se efectuează ecranarea gonadelor cu șorț plumbat. • Place receptorul de imagine under wrist, și center it la dorsal surface de wrist. • se rotește wrist medially (internally) until plan coronal forms angle de approximately 45 grade la plane de receptorul de imagine (Fig. 5.80). • se efectuează ecranarea gonadelor cu șorț plumbat.

patient_pos

• se așază pacientul pe scaun la end de masa radiologică, placing axilla în contact cu masa de examinare. • se așază pacientul pe scaun la end de masa radiologică. • Se instruiește pacientul să rest forearm pe masa de examinare în decubit dorsal.

tech

poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal. poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
