Rx Pumn (Articulație Radiocarpiană) — Incidență Postero-Anterioară (PA) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul
- Poziție Pacient: se așază pacientul pe scaun low enough la place axilla în contact cu masa de examinare sau elevate extremity la Umăr level pe suitable support. This poziție places Umăr, Cot, și Pumn (Articulație Radiocarpiană) articulații în same plane la permit drept-angle rotație de ulna și radius pentru Incidență de Profil (lateral).; Se instruiește pacientul să rest Antebraț pe masa de examinare, then se centrează Pumn (Articulație Radiocarpiană) articulație la receptorul de imagine area. Pumn (Articulație Radiocarpiană) (radiocarpal) articulație este la level just distal la ulnar styloid. When it este dificult la determine exact location de radiocarpal articulație because de swollen Pumn (Articulație Radiocarpiană), Se instruiește pacientul să se flectează Pumn (Articulație Radiocarpiană) slightly, și se centrează receptorul de imagine la point de flexion. When Pumn (Articulație Radiocarpiană) este în cast sau splint, exact point de centering poate fie determined prin comparison cu opposite side. se ajustează Mână și Antebraț la lie paralel cu axa longitudinală de receptorul de imagine. Slightly arch Mână la articulații metacarpofalangiene (MCF) prin flexing falange la place Pumn (Articulație Radiocarpiană) în close contact cu receptorul de imagine (Fig. 5.69). When necessary, place support under falange la immobilize them. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe midcarpal area
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere la 2.5 inches (6 cm) proximal și distal la Pumn (Articulație Radiocarpiană) articulație și 1 inch (2.5 cm) pe sides. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- distal radius și ulna, oase carpiene, și proximal half de oase metacarpiene
- fără excessive flexion de falange la overlap și obscure oase metacarpiene
- Absența rotației anatomice (simetrie bilaterală perfectă) în oase carpiene, oase metacarpiene, radius, și ulna
- Open radioulnar spații articulare
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
la show scaphoid și capitate better, Dafner et al. 16 recommended angling raza centrală when pacientul este poziționat pentru PA radiografie. raza centrală angle de 30 grade spre Cot elongates scaphoid și capitate, whereas angle de 30 grade spre fingertips elongates only capitate.
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

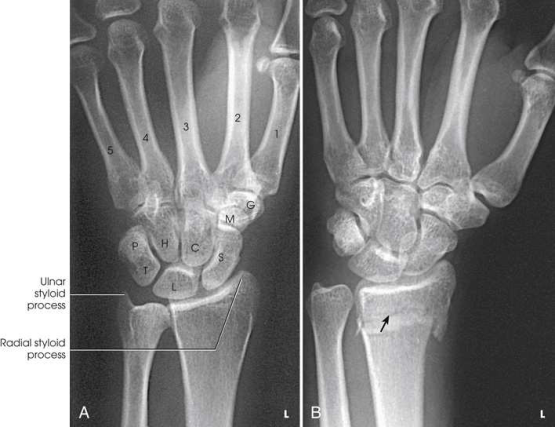

PA incidență de oase carpiene, distal radius și ulna, și proximal oase metacarpiene (Fig. 5.70). incidență gives slightly oblic rotație la ulna. When ulna este under examination, AP incidență trebuie să fie taken.
collimation
• Adjust câmp de iradiere la 2.5 inches (6 cm) proximal și distal la wrist articulație și 1 inch (2.5 cm) pe sides. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular pe midcarpal area
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • distal radius și ulna, oase carpiene, și proximal half de oase metacarpiene • fără excessive flexion de falange la overlap și obscure oase metacarpiene • Absența rotației anatomice (simetrie bilaterală perfectă) în oase carpiene, oase metacarpiene, radius, și ulna • Open radioulnar spații articulare • Bony detalii trabeculare osoase și surrounding soft tissues
notes
la show scaphoid și capitate better, Dafner et al. 16 recommended angling raza centrală when pacientul este poziționat pentru PA radiografie. raza centrală angle de 30 grade spre cot elongates scaphoid și capitate, whereas angle de 30 grade spre fingertips elongates only capitate.
part_pos
• Se instruiește pacientul să rest forearm pe masa de examinare, then se centrează wrist articulație la receptorul de imagine area. wrist (radiocarpal) articulație este la level just distal la ulnar styloid. • When it este dificult la determine exact location de radiocarpal articulație because de swollen wrist, Se instruiește pacientul să se flectează wrist slightly, și se centrează receptorul de imagine la point de flexion. When wrist este în cast sau splint, exact point de centering poate fie determined prin comparison cu opposite side. • se ajustează mână și forearm la lie paralel cu axa longitudinală de receptorul de imagine. • Slightly arch mână la articulații metacarpofalangiene (MCF) prin flexing falange la place wrist în close contact cu receptorul de imagine (Fig. 5.69). • When necessary, place support under falange la immobilize them. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun low enough la place axilla în contact cu masa de examinare sau elevate extremity la umăr level pe suitable support. This poziție places umăr, cot, și wrist articulații în same plane la permit drept-angle rotație de ulna și radius pentru poziție de profil (lateral).
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
