Rx omoplat AP (antero-posterior)

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Bontrager's Textbook of Radiographic Positioning (Ed. 9/10), Pagina 220

Ediție / versiune a sursei
Ediția 9/10 — ediția exactă necesită clarificare
Pagină / secțiune
Pagini: 220
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Bontrager. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-15 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • suspiciune de fractură și alte patologii ale omoplatului (scapulei)

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru superior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.01 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient: Pacient: Efectuați radiografia cu pacientul în ortostatism sau în decubit dorsal. Poziția în ortostatism poate fi mai confortabilă pentru pacient. Suprafața posterioară a umărului este în contact direct cu masa sau cu receptorul de imagine, fără rotația toracelui. (Rotația spre partea afectată ar plasa omoplatul într-o poziție posterioară mai adevărată, dar aceasta ar determina și o suprapunere mai mare a grilajului costal.); Regiune anatomică: poziționați pacientul astfel încât regiunea medi-scapulară să fie centrată pe raza centrală. Ajustați caseta pentru a fi centrată pe raza centrală. Partea superioară a receptorului de imagine trebuie să fie la aproximativ 2 țoli (5 cm) deasupra umărului, iar marginea laterală a receptorului de imagine trebuie să fie la aproximativ 2 țoli (5 cm) de marginea laterală a grilajului costal. Abduceți ușor brațul la 90° și supinați mâna. (Abducția deplasează omoplatul lateral pentru a elibera mai mult structurile toracice (Figs. 5.98 și 5.99).
    • Punct de Centrare Fascicul: perpendicular pe linia medi-scapulară, la 2 țoli (5 cm) inferior de procesul coracoid sau la nivelul axilei și la aproximativ 2 țoli (5 cm) medial de marginea laterală a pacientului
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Tehnica în ortostatism (respirație) este preferată dacă pacientul poate coopera. Cereți pacientului să respire ușor fără să miște umărul sau brațul afectat. Sau apnee pe durata expunerii dacă tehnica în ortostatism nu este preferată. Omoplat (scapulă) AP de rutină profil
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)70-85 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală, în funcție de regiune)
    Colimare FasciculDimensiunea câmpului: colimați atent pe cele patru laturi la regiunea omoplatului.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • porțiunea laterală a omoplatului este liberă de suprapunere
    • porțiunea medială a omoplatului este vizibilă prin structurile toracice (Figs. 5.100 și 5.101). Poziție:
    • Brațul afectat este vizibil în abducție la 90°, iar mâna în supinație, evidențiate prin marginea laterală a omoplatului, liberă de suprapunere.
    • Dimensiunea câmpului de colimare până la aria de interes diagnostic. Expunere:
    • Expunere optimă a receptorului de imagine și contrastul, fără mișcare, evidențiază contururi osoase și travee trabeculare clare, fără artefacte de mișcare, ale porțiunii laterale a omoplatului.

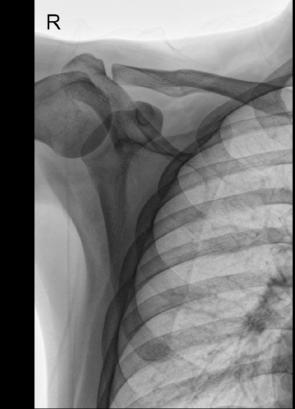

    • Coastele (grilajul costal) și structurile pulmonare apar estompate prin tehnica corectă de estompare prin respirație superficială (tehnica respirației). Fig. 5.98 AP omoplat în ortostatism. Fig. 5.99 AP în decubit dorsal. Fig. 5.100 AP omoplat. (Cu amabilitatea lui Joss Wertz, DO.) Claviculă proces coracoid margine laterală cavitate glenoidă omoplat unghi inferior Fig. 5.101 AP omoplat. (Cu amabilitatea lui Joss Wertz, DO.)
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
