Rx Olecranon Process — Incidență PA Axială (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

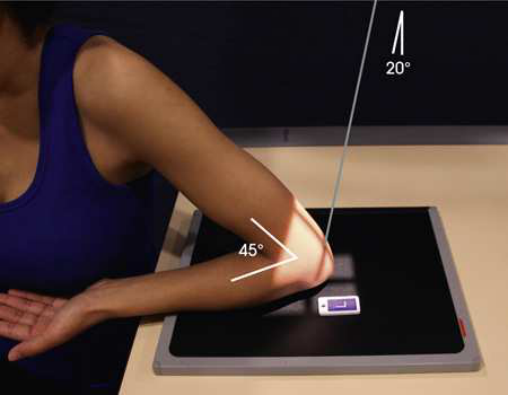

- Poziție Pacient: se așază pacientul pe scaun la end de masa radiologică, high enough that Antebraț poate rest flat pe receptorul de imagine.; se ajustează braț la un unghi de 45 la 50 grade de la vertical poziție și ensure that pacientul este nu leaning anteriorly sau posteriorly. Supinate Mână, și Se instruiește pacientul să immobilize it cu opposite Mână. Center point midway între epicondyles și center de receptorul de imagine. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe olecran la show dorsum de olecran și la a 20-grade angle spre Pumn (Articulație Radiocarpiană) la show curved extremity și articular margin de olecran (Fig. 5.147)
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere la include distal fourth de Humerus și extend 1 inch (2.5 cm) beyond olecran și sides pe Cot. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- olecran în profile
- Antebraț și Humerus superimposed, fără rotație
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

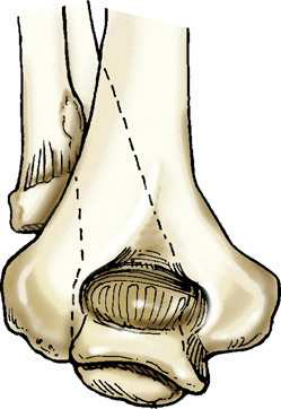

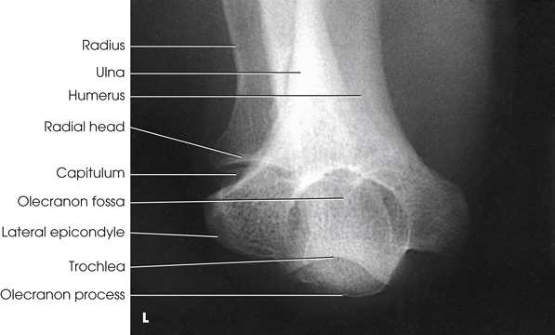

olecran și articular margin de olecran și humerus (Figs. 5.148 through 5.150).
collimation
• Adjust câmp de iradiere la include distal fourth de humerus și extend 1 inch (2.5 cm) beyond olecran și sides pe cot. Se plasează markerul de lateralitate în câmpul colimat.
cr
• perpendicular pe olecran la show dorsum de olecran și la a 20-grade angle spre wrist la show curved extremity și articular margin de olecran (Fig. 5.147)
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • olecran în profile • Forearm și humerus superimposed, fără rotație • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• se ajustează braț la un unghi de 45 la 50 grade de la vertical poziție și ensure that pacientul este nu leaning anteriorly sau posteriorly. • Supinate mână, și Se instruiește pacientul să immobilize it cu opposite mână. • Center point midway între epicondyles și center de receptorul de imagine. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun la end de masa radiologică, high enough that forearm poate rest flat pe receptorul de imagine.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
