Rx NEUTRAL ROTATION AP (Antero-Posterior) (Umăr (traumatism acuttism / Regim Urgență))

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • suspiciune de fractură sau luxație / subluxație articulară de proximal Humerus și Umăr girdle
    • Calcium deposits în muscles, tendons, sau bursal structures poate fie evident, along cu degenerative diseases

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Perform radiografie cu pacient în Ortostatism sau Decubit dorsal poziție. (Ortostatism poziție este usually less painful pentru pacient, if condition allows.) Rotate corp slightly spre affected side if necessary la place Umăr în contact cu receptorul de imagine sau tabletop (Figs. 5.69 și 5.70).; Regiune anatomică: poziție pacient la center scapulohumeral articulație la receptorul de imagine. Place pacient’s braț la side în “ca este” neutral rotație. (Epicondyles generally sunt approximately 45° la plane de receptorul de imagine.)
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine, orientat la midscapulohumeral articulație, which este approximately ¾ inch (2 cm) inferior și slightly lateral la proces coracoid (see NOTE, p. 189).
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii. Umăr (traumatism acuttism / Regim Urgență) ROUTINE AP (neutral rotație) Transthoracic lateral sau PA oblic (scapular Y lateral) Fig. 5.69 AP Ortostatism—neutral rotație. Fig. 5.70 AP Decubit dorsal—neutral rotație.

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)70-85 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală funcție de regiune)
    Colimare FasciculField Size Collimate pe four sides, cu lateral și upper margini ajustat la părți moi margins.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • proximal onethird de Humerus și upper Omoplat (Scapulă) și lateral twothirds de Claviculă sunt vizualizat, including relationship de cap humeral la cavitate glenoidă. poziție:
    • cu neutral rotație, ambele greater și lesser tubercles most often sunt superimposed prin cap humeral (Figs. 5.71 și 5.72).
    • Collimation field size la aria de interes diagnostic expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare visualize Contururi osoase și travee trabeculare nete, fără artefacte de mișcare și pertinent părți moi anatomy.
    • outline de medial aspect de cap humeral este vizibil through cavitate glenoidă, și părți moi detail trebuie să fie vizibil la evidențiază possible calcium deposits. Fig. 5.71 Incidență Antero-Posterioară (AP)—neutral rotație. proces coracoid acromion Scapulohumeral articulație mare tuberozitate humerală (trohiter) mică tuberozitate humerală (trohin) Omoplat (Scapulă) proximal Humerus Fig. 5.72 Incidență Antero-Posterioară (AP)—neutral rotație.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

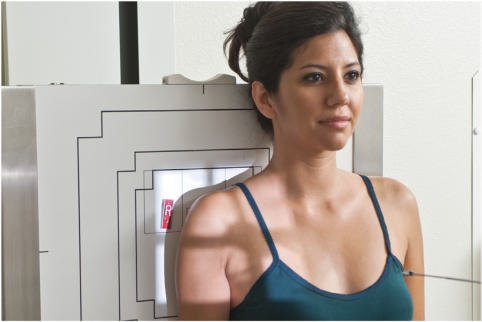

Fig. 5.69 AP Ortostatism—neutral rotație.

Fig. 5.69 AP Ortostatism—neutral rotație. — Poziționare pacient conform Ghidului Bontrager (Fig. 5.69 AP în ortostatism—neutral rotație.)

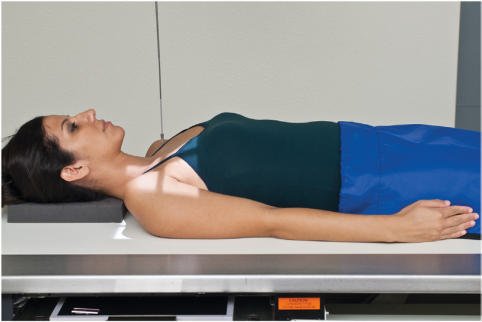

Fig. 5.70 AP Decubit dorsal—neutral rotație.

Fig. 5.70 AP Decubit dorsal—neutral rotație. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.70 AP în decubit dorsal—neutral rotație.)

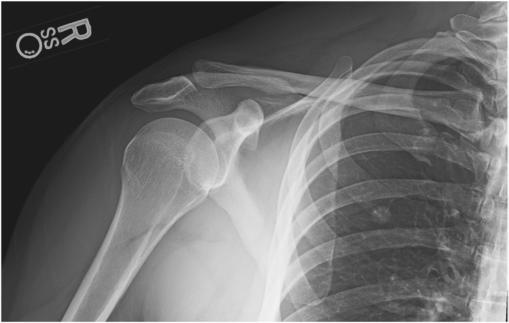

Fig. 5.71 Incidență Antero-Posterioară (AP)—neutral rotație.

Fig. 5.71 Incidență Antero-Posterioară (AP)—neutral rotație. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.71 AP incidență—neutral rotație.)

Fig. 5.72 Incidență Antero-Posterioară (AP)—neutral rotație.

Fig. 5.72 Incidență Antero-Posterioară (AP)—neutral rotație. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.72 AP incidență—neutral rotație.)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
