Rx Humerus Proximal (Col Chirurgical) Profil (Lateral) - infero - superior

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații

    • 78 RECOMMENDED incidențe 79 Incidențe Standard de Bază 80 Antero-posterior (AP) (15 grade) Ortostatism – survey imagine 81 Supero-Inferioară (Axială) 81 Infero-Superioară (Axială) (alternate) 82 Incidență Outlet (Subacromială Neer) 83 Antero-posterior (AP) (Incidență Outlet (Subacromială Neer)) 83 Profil (lateral) (Incidență Outlet (Subacromială Neer)) 84 GLENOHUMERAL articulație 85 Antero-posterior (AP) – Ortostatism 85 Antero-posterior (AP) – Decubit dorsal (trauma) 86 Profil (lateral) Oblică ‘Y’ incidență (alternate) luxație articulară/suspiciune de fractură proximal Humerus 86 MODIFICATIONS în TECHNIQUE (POST-MANIPULATION) 87 Antero-posterior (AP) – 25 grade caudal 87 Luxație Recurentă Umăr 88 Antero-posterior (AP) (Profil (lateral) Humerus) 88 Antero-posterior (AP) (Oblică Humerus) 89 Antero-posterior (AP) (modified) – Metoda Stryker 90 Infero-Superioară (Axială) 90 CALCIFIED TENDONS 91 Antero-posterior (AP) 92 Antero-posterior (AP) – 25 grade caudal 93 Infero-Superioară (Axială) 93 Articulații Acromioclaviculare 94 Antero-posterior (AP) 94 Claviculă 95 Postero-anterior (PA) – Ortostatism (basic) 95 Antero-posterior (AP) – Decubit dorsal (alternate) 96 Infero-Superioară (Axială) 97 Infero-Superioară (Axială) – Decubit dorsal 98 Articulații Sternoclaviculare 99 Postero-anterior (PA) Oblică (basic) 99 Semi-Decubit ventral (alternate) 99 Postero-anterior (PA) 100 Profil (lateral) 100 Omoplat (Scapulă) 101 Antero-posterior (AP) (basic) – Ortostatism 101 Profil (lateral) (basic) 102 Profil (lateral) (alternate) 102 Proces Coracoid 103 Antero-posterior (AP) (braț în abducție) 103 CONTENTS

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: • pacientul stă în ortostatism sau sits cu Profil (lateral) aspect de injured braț sprijinit pe casetă sau stativ vertical Bucky. • pacientul este rotit forwards until line joining medial și Profil (lateral) margini de Omoplat (Scapulă) este la drept-angles la caseta. • caseta este poziționat pentru include cap de Humerus și whole Omoplat (Scapulă).
    • Punct de Centrare Fascicul: • orizontal X-ray fascicul este orientat la medial margine de Omoplat (Scapulă) și centred la capul de Humerus. 76
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee completă pe durata expunerii.

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosime anatomică
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală funcție de regiune)
    Colimare FasciculColimare strictă la aria anatomică de interes diagnostic
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al eq.)

  • 4. Criterii de Calitate & Reușită Imagine

    • Omoplat (Scapulă) și upper end de Humerus trebuie să fie evidențiat clear de thoracic cage. Profil (lateral) Oblică incidență de neck de Humerus, evidențiind suspiciune de fractură

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

• expunere trebuie să fie made pe arrested respirație.

• It este important that fără attempt este made la increase amount de movement that pacientul este able sau willing la make. Profil (lateral) Oblică This incidență este used when braț este imobilizat și fără abduction de braț este possible. stativ vertical Bucky technique poate fie necessary la improve imagine quality.

🖼️ Imagini

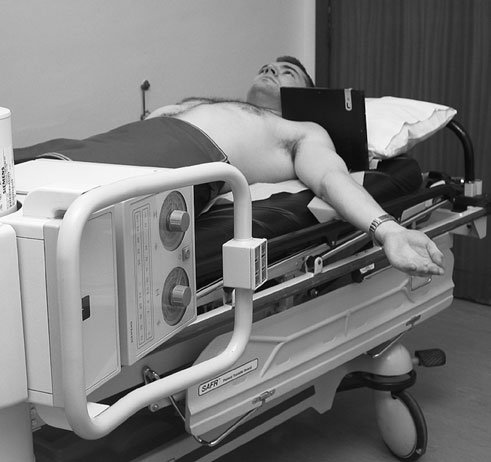

Profil (lateral) Oblică incidență de neck de Humerus, evidențiind suspiciune de fractură

Profil (lateral) Oblică incidență de neck de Humerus, evidențiind suspiciune de fractură — Poziționare pacient și centrare fascicul conform Clark (Ed. 12)

Figura 2: Aspect radiografic / Poziționare (Clark Ed. 12)

Figura 2: Aspect radiografic / Poziționare (Clark Ed. 12) — Aspect radiografic / ghid de poziționare conform tratatului Clark (Ed. 12)

Figura 3: Aspect radiografic / Poziționare (Clark Ed. 12)

Figura 3: Aspect radiografic / Poziționare (Clark Ed. 12) — Aspect radiografic / ghid de poziționare conform tratatului Clark (Ed. 12)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
