Rx Humerus Medio-Lateral Incidență

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • suspiciune de fractură și luxație / subluxație articulară de Humerus
    • Pathologic processes including osteoporosis

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Conform incidenței standard descrise
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine, centrat pe midpoint de Humerus
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii. 35 (24) (30) Fig. 5.29 Ortostatism laterallateromedial incidență, back la receptorul de imagine. Fig. 5.30 Decubit dorsal Incidență de Profil (lateral). Fig. 5.31 Ortostatism lateralmediolateral incidență, facing receptorul de imagine. Fig. 5.32 Ortostatism mediolateral Humerus incidență. (Courtesy Joss Wertz, DO.)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)70-85 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculField Size Collimate pe four sides la părți moi margine de Humerus, ensuring that toate de Umăr și Cot articulații sunt included (Fig. 5.32).
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • Incidență de Profil (lateral) de entire Humerus, including Cot și Umăr articulații, este vizibil (see Fig. 5.32 și also Fig. 5.33). poziție:
    • True Incidență de Profil (lateral) este evidenced prin following: epicondyles sunt directly superimposed; mică tuberozitate humerală (trohin) este vizualizat în profile medially, partially superimposed prin lower portion de cavitate glenoidă.
    • Collimation field size la aria de interes diagnostic. expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare visualize clear, Contururi osoase și travee trabeculare nete, fără artefacte de mișcare de entire Humerus. Humerus ROUTINE
    • AP
    • Rotational lateral Shaft (corp) cap de Humerus medial și lateral epicondyles superimposed Fig. 5.33 Mediolateral incidență. (Courtesy Joss Wertz, DO.)

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

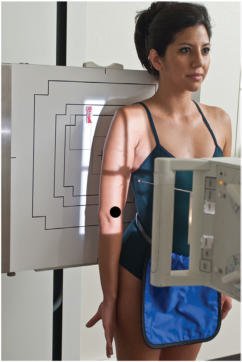

Fig. 5.29 Ortostatism lateral-

Fig. 5.29 Ortostatism lateral- — Poziționare pacient conform Ghidului Bontrager (Fig. 5.29 în ortostatism lateral-)

Fig. 5.30 Decubit dorsal Incidență de Profil (lateral).

Fig. 5.30 Decubit dorsal Incidență de Profil (lateral). — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.30 în decubit dorsal lateral incidență.)

Fig. 5.31 Ortostatism lateral-

Fig. 5.31 Ortostatism lateral- — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.31 în ortostatism lateral-)

Fig. 5.32 Ortostatism mediolateral Humerus incidență. (Courtesy Joss

Fig. 5.32 Ortostatism mediolateral Humerus incidență. (Courtesy Joss — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.32 în ortostatism mediolateral humerus incidență. (Courtesy Joss)

Fig. 5.32 și also Fig. 5.33).

Fig. 5.32 și also Fig. 5.33). — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.32 și also Fig. 5.33).)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
