Rx GLENOID CAVITY AP Oblică (Umăr (NONtraumatism acut) - GRASHEY METHOD)

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • suspiciune de fractură sau luxație / subluxație articulară de proximal Humerus
    • suspiciune de fractură de glenoid labrum sau brim
    • Bankart lesion, erosion de glenoid rim, integrity de scapulohumeral articulație, și other degenerative conditions

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Perform radiografie cu pacient în Ortostatism sau Decubit dorsal poziție. (Ortostatism poziție este usually less painful pentru pacient, if condition allows.); Regiune anatomică: Rotate corp 35° la 45° spre affected side (see NOTE) (Fig. 5.58). If poziție este performed cu pacientul în Decubit poziție, place supports under ridicat Umăr și Șold la maintain this poziție. Center midscapulohumeral articulație la raza centrală și center de receptorul de imagine. Adjust receptorul de imagine so that top de receptorul de imagine este approximately 2 inches (5 cm) above Umăr și side de receptorul de imagine este approximately 2 inches (5 cm) de la lateral margine de Humerus (Fig. 5.59). Abduct braț slightly cu braț flectat și în neutral rotație.
    • Punct de Centrare Fascicul: Humerus Omoplat (Scapulă) 35°-45° Fig. 5.58 superior incidență de AP oblic. Fig. 5.60 AP Incidență Oblică (Grashey method).
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii.

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)70-85 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală funcție de regiune)
    Colimare FasciculField Size Collimate so that upper și lateral margini de field sunt la părți moi margins.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • cavitate glenoidă trebuie să fie seen în profile fără superimposition de cap humeral (Figs. 5.60 și 5.61). poziție:
    • Scapulohumeral spații articulare trebuie să fie open.
    • anterior și posterior rims de cavitate glenoidă sunt superimposed.
    • Collimation field size la aria de interes diagnostic. expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare visualize părți moi margins și clear, Contururi osoase și travee trabeculare nete, fără artefacte de mișcare.
    • părți moi detail de spații articulare și axilla trebuie să fie visualized. Fig. 5.59 AP Incidență Oblică—drept posterior oblic (RPO) poziție. R acromion cavitate glenoidă cap de Humerus Scapulohumeral articulație proces coracoid Fig. 5.61 AP Incidență Oblică (Grashey method).

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

grade de rotație varies, depending pe how flat sau round pacientul’s umeri sunt sau if poziție este performed Decubit rather than Ortostatism. Having rounded sau curved Umăr sau using Decubit poziție requires more rotație la place corp de Omoplat (Scapulă) paralel cu receptorul de imagine (RI). Umăr (Nontraumatism acut) SPECIAL AP Incidență Oblică (Grashey method) Apical Incidență AP Axială 2 inches

🖼️ Imagini

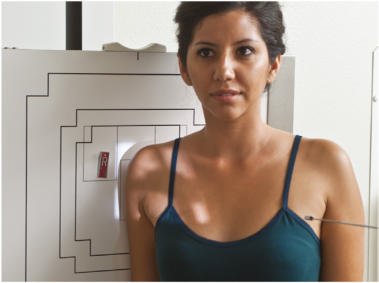

Fig. 5.58 superior incidență de AP oblic.

Fig. 5.58 superior incidență de AP oblic. — Poziționare pacient conform Ghidului Bontrager (Fig. 5.58 superior incidență de AP oblic.)

Fig. 5.60 AP Incidență Oblică (Grashey method).

Fig. 5.60 AP Incidență Oblică (Grashey method). — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.60 AP oblic incidență (Grashey method).)

Fig. 5.59 AP Incidență Oblică—drept posterior oblic (RPO)

Fig. 5.59 AP Incidență Oblică—drept posterior oblic (RPO) — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.59 AP oblic incidență—drept posterior oblic (RPO))

Fig. 5.61 AP Incidență Oblică (Grashey method).

Fig. 5.61 AP Incidență Oblică (Grashey method). — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 5.61 AP oblic incidență (Grashey method).)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
