Rx Glenoid Cavity — Oblică Antero-Posterioară (AP) — Apple Method RPO or Oblică Posterioară Stângă (OPS / LPO) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

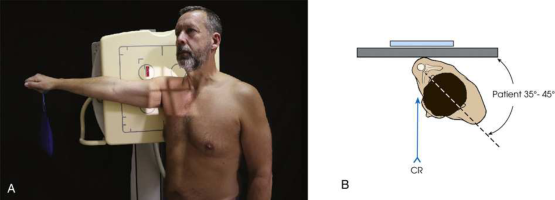

- Poziție Pacient: se așază pacientul în Poziție Șezândă sau ortostatism.; se centrează receptorul de imagine la scapulohumeral articulație. se rotește corp approximately 35 la 45 grade spre afected side (Fig. 6.21). posterior surface de afected side este cel mai apropiat de receptorul de imagine. Omoplat (Scapulă) trebuie să fie poziționat paralel cu plane de receptorul de imagine (see Grashey method pentru positioning details). pacientul trebuie să hold a 1-lb weight în Mână pe same side ca afected Umăr în neutral poziție. While menținerea weight, pacientul trebuie să abduct braț 90 grade de la linia mediană corp (Fig. 6.21A). se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe receptorul de imagine (RI) la nivelul proces coracoid
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației).
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere la approximately 8 × 10 inches (18 × 24 cm) pe collimator. Adjust ca needed la include 1.5 inches (3.8 cm) above Umăr, 1 inch (2.5 cm) beyond lateral aspect de Umăr, lateral half de Claviculă, și proximal third de Humerus. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- cavitate glenoidă în profile
- braț în a 90-grade în abducție poziție
- Open spații articulare între cap humeral și cavitate glenoidă
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
la avoid mișcare, have correct technical factors set pe generator și fie ready la Se declanșează expunerea before pacientul abducts braț.
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy
scapulohumeral articulație (Fig. 6.22), cu spații articulare narrowing if present.
collimation
Adjust câmp de iradiere la approximately 8 × 10 inches (18 × 24 cm) pe collimator. Adjust ca needed la include 1.5 inches (3.8 cm) above umăr, 1 inch (2.5 cm) beyond lateral aspect de umăr, lateral half de clavicle, și proximal third de humerus. Place side marker în collimated expunere field.
cr
• perpendicular pe receptorul de imagine (RI) la nivelul proces coracoid
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • cavitate glenoidă în profile • braț în a 90-grade în abducție poziție • Open spații articulare între cap humeral și cavitate glenoidă • Bony detalii trabeculare osoase și surrounding soft tissues
notes
la avoid mișcare, have correct technical factors set pe generator și fie ready la Se declanșează expunerea before pacientul abducts braț.
part_pos
• se centrează receptorul de imagine la scapulohumeral articulație. • se rotește corp approximately 35 la 45 grade spre afected side (Fig. 6.21). • posterior surface de afected side este cel mai apropiat de receptorul de imagine. • scapula trebuie să fie poziționat paralel cu plane de receptorul de imagine (see Grashey method pentru positioning details). • pacientul trebuie să hold a 1-lb weight în mână pe same side ca afected umăr în neutral poziție. • While menținerea weight, pacientul trebuie să abduct braț 90 grade de la linia mediană corp (Fig. 6.21A). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul în așezat pe scaun sau ortostatism.
respiration
apnee (oprirea respirației).
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) transversal.
