Rx Distal Humerus — Incidență Antero-Posterioară (AP) — Acute flexion known as the Jones method, although no “Jones” reference has been found. (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

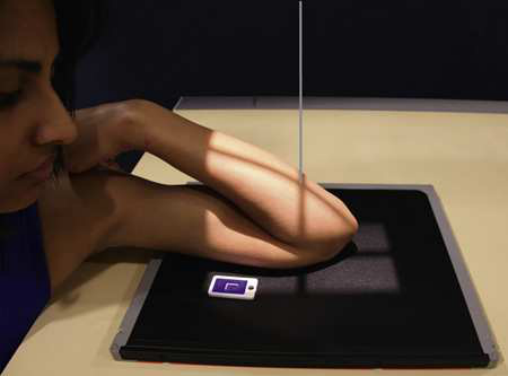

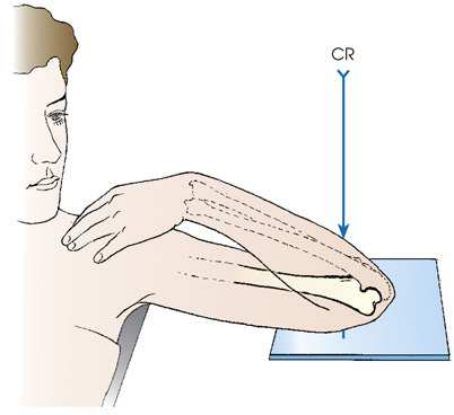

- Poziție Pacient: se așază pacientul pe scaun la end de masa radiologică, cu Cot fully flectat (unless contraindicated).; se centrează receptorul de imagine proximal la epicondylar area de Humerus. axa longitudinală de braț și Antebraț trebuie să fie paralel cu axa longitudinală de receptorul de imagine (Figs. 5.126 și 5.127). se ajustează braț sau radiographic tube și receptorul de imagine la prevent rotație. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe Humerus, approximately 2 inches (5 cm) superior la olecran
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere pentru include proximal half de Antebraț și 1 inch (2.5 cm) beyond olecran și sides pe Cot. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- Antebraț și Humerus superimposed, fără rotație
- olecran și distal Humerus
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

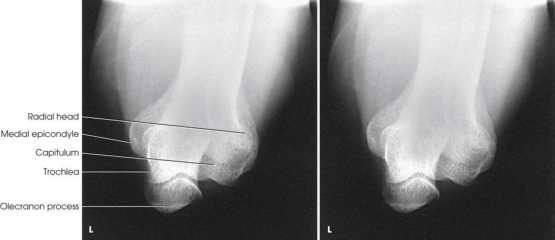

This poziție superimposes proximal forearm și distal humerus. olecran trebuie să fie clearly vizualizat (Fig. 5.128).
collimation
• Adjust câmp de iradiere pentru include proximal half de forearm și 1 inch (2.5 cm) beyond olecran și sides pe cot. Se plasează markerul de lateralitate în câmpul colimat.
cr
• perpendicular pe humerus, approximately 2 inches (5 cm) superior la olecran
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • Forearm și humerus superimposed, fără rotație • olecran și distal humerus • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• se centrează receptorul de imagine proximal la epicondylar area de humerus. axa longitudinală de braț și forearm trebuie să fie paralel cu long axis de receptorul de imagine (Figs. 5.126 și 5.127). • se ajustează braț sau radiographic tube și receptorul de imagine la prevent rotație. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun la end de masa radiologică, cu cot fully flectat (unless contraindicated).
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
