Rx Cot — Incidență Antero-Posterioară (AP) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul
- Poziție Pacient: se așază pacientul pe scaun near masa radiologică și low enough la place Umăr articulație, Humerus, și Cot articulație în same plane.; se extinde Cot, supinate Mână, și se centrează receptorul de imagine la Cot articulație. se ajustează receptorul de imagine la make it paralel cu axa longitudinală de part (see Fig. 5.110). Se instruiește pacientul să lean laterally until humeral epicondyles și anterior surface de Cot sunt paralel cu plane de receptorul de imagine. Supinate Mână la prevent rotație de bones de Antebraț. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe Cot articulație
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere la 3 inches (8 cm) proximal și distal la Cot articulație și 1 inch (2.5 cm) pe sides. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- cap radial, neck, și tuberosity slightly superimposed over proximal ulna
- Cot articulație centrat pe expunere field
- Open humeroradial articulație
- Absența rotației anatomice (simetrie bilaterală perfectă) de humeral epicondyles (coronoid și olecran fossae approximately echidistant față de epicondyles)
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

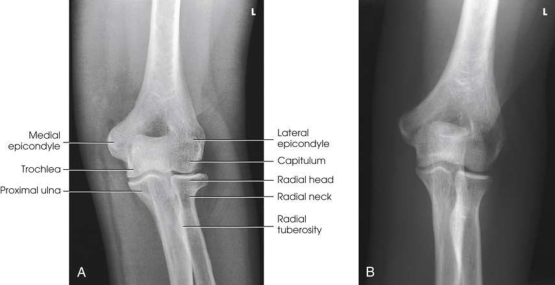

AP incidență de cot articulație, distal braț, și proximal forearm (Fig. 5.111).
collimation
• Adjust câmp de iradiere la 3 inches (8 cm) proximal și distal la cot articulație și 1 inch (2.5 cm) pe sides. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular pe cot articulație
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • cap radial, neck, și tuberosity slightly superimposed over proximal ulna • cot articulație centrat pe expunere field • Open humeroradial articulație • Absența rotației anatomice (simetrie bilaterală perfectă) de humeral epicondyles (coronoid și olecran fossae approximately echidistant față de epicondyles) • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos

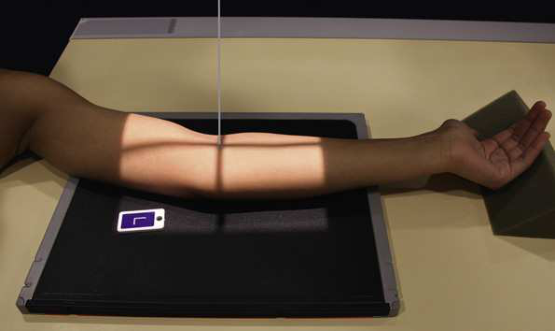

• se extinde cot, supinate mână, și se centrează receptorul de imagine la cot articulație. • se ajustează receptorul de imagine la make it paralel cu axa longitudinală de part (see Fig. 5.110). • Se instruiește pacientul să lean laterally until humeral epicondyles și anterior surface de cot sunt paralel cu plane de receptorul de imagine. • Supinate mână la prevent rotație de bones de forearm. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun near masa radiologică și low enough la place umăr articulație, humerus, și cot articulație în same plane.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
