📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Evaluarea radiografică a cotului în incidență antero-posterioară.
    • Suspiciune de leziuni traumatice (fracturi, luxații sau diastazis articular).
    • Bilanț osteoarticular / visceral conform recomandării medicale de trimitere.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru superior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.02 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient:
      • Din poziția de profil, brațul pacientului este rotit extern.
      • Brațul este apoi extins complet, astfel încât fața posterioară a întregului membru să fie în contact cu suprafața mesei, iar palma să fie orientată în sus.
      • Jumătatea neexpusă a casetei este poziționată sub articulația cotului, cu axa scurtă paralelă cu antebrațul.
      • Brațul este ajustat astfel încât epicondilii medial și lateral să fie la distanță egală față de casetă.
      • Membrul este imobilizat cu săculeți cu nisip.

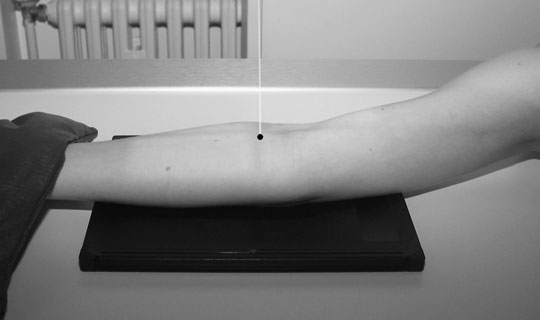

    • Punct de Centrare Fascicul: • Raza centrală verticală este centrată prin spațiile articulare, la 2.5 cm distal de mijlocul distanței dintre epicondilul medial și cel lateral al humerusului.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă la aria anatomică de interes diagnostic
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine

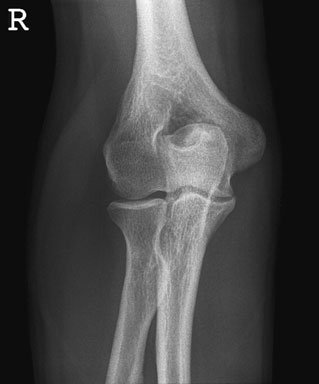

    • Raza centrală trebuie să traverseze spațiile articulare perpendicular pe humerus, pentru a permite vizualizarea satisfăcătoare a acestora.
    • Imaginea trebuie să evidențieze treimea distală a humerusului și treimea proximală a radiusului și a ulnei.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

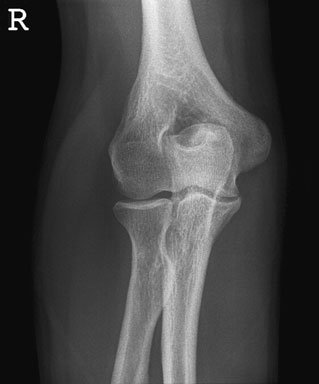

  • Este necesară precauție când se suspectează o fractură supracondiliană a humerusului. În aceste cazuri nu se încearcă extensia articulației cotului și se utilizează o tehnică adaptată.
  • Când pacientul nu poate extinde cotul la 90 de grade, se utilizează o tehnică adaptată pentru incidența antero-posterioară.
  • Dacă membrul nu poate fi mobilizat, se pot obține două incidențe perpendiculare menținând membrul în aceeași poziție și rotind tubul radiogen cu 90 de grade. Incidență antero-posterioară în flexie parțială. Dacă pacientul nu poate extinde complet cotul, poziționarea pentru incidența antero-posterioară poate fi adaptată. Pentru evaluarea generală a cotului sau dacă zona principală de interes este extremitatea proximală a radiusului și a ulnei, fața posterioară a antebrațului trebuie să fie în contact cu caseta. Dacă zona principală de interes este extremitatea distală a humerusului, fața posterioară a humerusului trebuie să fie în contact cu caseta. Dacă articulația cotului este imobilizată în flexie completă, se utilizează o incidență axială în locul celei antero-posterioare. În ambele cazuri de mai sus, oasele se vor suprapune parțial. Totuși, leziunile majore și alinierea generală pot fi evidențiate. Repere anatomice: fosa coronoidă și fosa olecraniană; epicondilul medial (epitrohleea); olecranul; trohleea; procesul coronoid; incizura radială; diafiza ulnei; diafiza radiusului; tuberozitatea radiusului; capul radiusului; capitulul humeral; epicondilul lateral; fosa radială; diafiza humerusului. Radiografie antero-posterioară a cotului. Radiografie normală antero-posterioară a cotului.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
