Rx claviculă antero-posterior (AP) – decubit dorsal (alternativ)

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Clark's Positioning in Radiography (Ed. 12), Pagina 111

Ediție / versiune a sursei
Ediția 12
Pagină / secțiune
Pagini: 111
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații

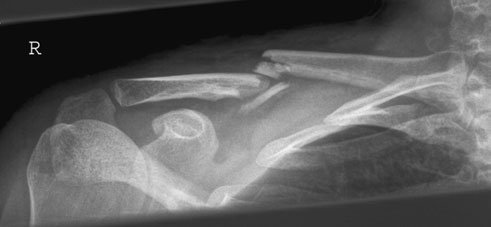

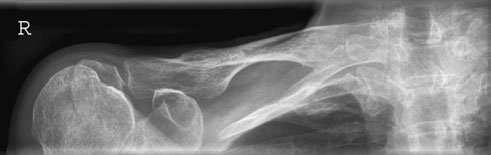

    • Dacă suspiciunea de fractură apare împreună cu suspiciunea de fractură a coastelor superioare (grilajului costal), aceasta indică o leziune severă și poate fi asociată cu lezarea vaselor subclaviculare sau cu pneumotorax. Radiografie infero-superioară (axială) a claviculei evidențiind suspiciune de fractură. Radiografie infero-superioară (axială) a claviculei în ortostatism.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru superior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.05 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

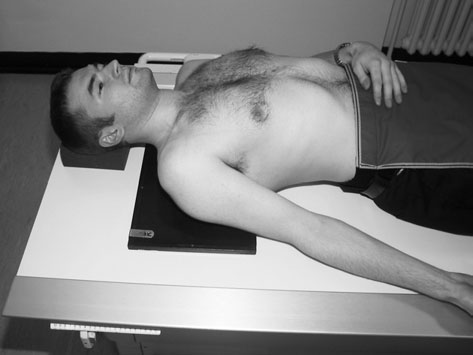

    • Poziție Pacient:
      • pacientul este în decubit dorsal pe masa radiologică.
      • Un săculeț mic cu nisip este plasat sub umărul opus pentru a roti ușor pacientul spre partea afectată, astfel încât extremitatea medială a claviculei să nu fie suprapusă peste coloana vertebrală.
      • Brațul de partea examinată este relaxat, în poziție laterală pe lângă trunchi.
      • O casetă de 24 × 30 cm este plasată transversal în spatele umărului pacientului și ajustată astfel încât clavicula să fie în centru.

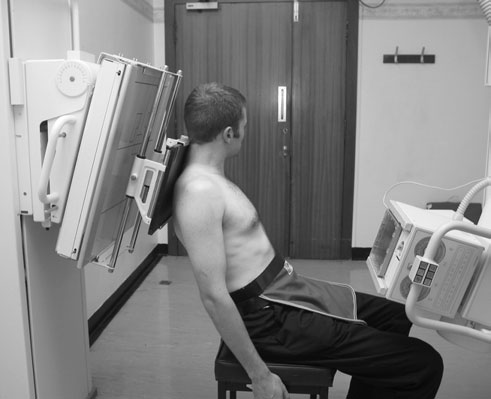

      • pacientul stă așezat, cu fața spre tubul radiogen, cu o casetă de 24 × 30 cm plasată în suportul pentru casetă. Unele suporturi permit angularea anterioară a casetei cu 15 grade spre umăr. Aceasta reduce distorsiunea cauzată de fasciculul central proiectat cranial.
      • Umărul neafectat este ridicat ușor pentru a aduce omoplatul (scapula) în contact cu caseta.
      • Capul pacientului este întors în partea opusă celei afectate.
      • Caseta este deplasată deasupra umărului pentru a permite proiectarea claviculei în centrul imaginii.
    • Punct de Centrare Fascicul:
      • raza centrală verticală este orientată la nivelul mijlocului claviculei.
      • raza centrală este înclinată cu 30 grade cranial și centrată la mijlocul claviculei.
      • Unghiul de 30 grade necesar pentru separarea claviculei de coastele subiacente (grilajul costal) poate fi obținut prin combinarea poziționării pacientului cu angularea razei centrale.
      • Extremitatea medială a claviculei poate fi vizualizată mai detaliat prin adăugarea unei angulări de profil de 15 grade a fasciculului.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă adaptată pe receptor 24 x 30 cm
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Întreaga lungime a claviculei trebuie inclusă în imagine.
    • Extremitatea de profil a claviculei trebuie evidențiată clar de cutia toracică.
    • Nu trebuie să existe scurtarea claviculei.

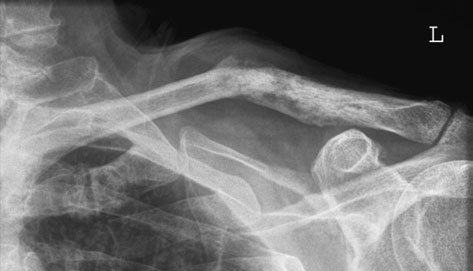

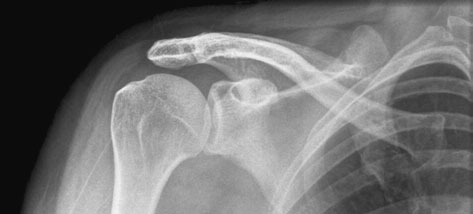

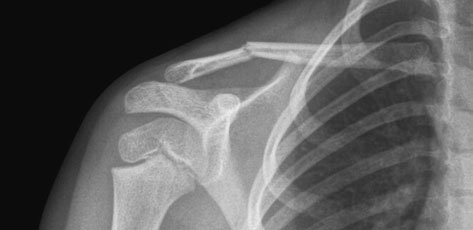

    • Expunerea trebuie să evidențieze ambele extremități, medială și de profil, ale claviculei. 96 Radiografie antero-posterioară (AP) normală, în decubit dorsal, a claviculei. Radiografie antero-posterioară (AP), în decubit dorsal, a claviculei, evidențiind suspiciune de fractură. Radiografie antero-posterioară (AP), în decubit dorsal, a claviculei, evidențiind suspiciune de fractură patologică prin metastază sclerotică.
    • Imaginea trebuie să evidențieze întreaga lungime a claviculei, inclusiv articulațiile sternoclaviculare și acromioclaviculare.
    • Întreaga lungime a claviculei, cu excepția extremității mediale, trebuie proiectată clar deasupra cutiei toracice.
    • Clavicula trebuie să fie orizontală.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Pregătirea pacientului prin îndepărtarea tuturor accesoriilor radio-opace.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
