Rx Antebraț Incidență Latero-Medială

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • suspiciune de fractură și luxație / subluxație articulară de radius sau ulna
    • Pathologic processes, such ca osteomielită / leziuni inflamatorii osoase sau arthritis

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Seat pacient la end de table, cu Cot flectat 90°.; Regiune anatomică: Drop Umăr la place entire membru superior pe same plan orizontal. Align și center Antebraț la axa longitudinală de receptorul de imagine; ensure that ambele Pumn (Articulație Radiocarpiană) și Cot articulații sunt included pe receptorul de imagine (Fig. 4.120). Rotate Mână și Pumn (Articulație Radiocarpiană) into true Incidență de Profil (lateral), și support Mână la prevent mișcare, if needed (ensure that distal radius și ulna sunt superimposed directly). pentru heavy muscular forearms, place support under Mână și Pumn (Articulație Radiocarpiană) ca needed la place radius și ulna paralel cu receptorul de imagine.
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine, orientat la midforearm
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)65 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculField Size Collimate ambele lateral margini la actual Antebraț area. Also, collimate la ambele ends la avoid excluding anatomy la either articulație. Considering divergence de xray fascicul, ensure that minimum de 1 la 1½ inches (3 la 4 cm) distal la Pumn (Articulație Radiocarpiană) și Cot articulații este included pe receptorul de imagine. (3 5) fără 11 x 14" receptorul de imagine called pentru this poziție (43) Antebraț ROUTINE AP lateral Fig. 4.120 lateral Antebraț (including ambele articulații).
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • Incidență de Profil (lateral) de entire radius și ulna, proximal row de oase carpiene, Cot, și extremitatea distală Humerus sunt vizibil, în addition la pertinent părți moi, such ca fat pads și stripes de Pumn (Articulație Radiocarpiană) și Cot articulații (Fig. 4.121). poziție:
    • axa longitudinală de Antebraț trebuie să fie aliniat cu axa longitudinală de receptorul de imagine.
    • Cot trebuie să fie flectat 90°.
    • Absența rotației anatomice: clavicule echidistante față de linia apofizelor spinoase ca evidenced prin cap de ulna being superimposed over radius, și humeral epicondyles trebuie să fie superimposed.
    • cap radial trebuie să superimpose proces coronoid, cu tuberozitate radială bicipitală evidențiat.
    • raza centrală și center de collimation field size trebuie să fie la midpoint de radius și ulna. expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare trebuie să visualize net cortical margins și clear, Contururi osoase și travee trabeculare nete, fără artefacte de mișcare și fat pads și stripes de Pumn (Articulație Radiocarpiană) și Cot articulații. Fig. 4.121 Incidență de Profil (lateral) de Antebraț (ambele articulații).

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

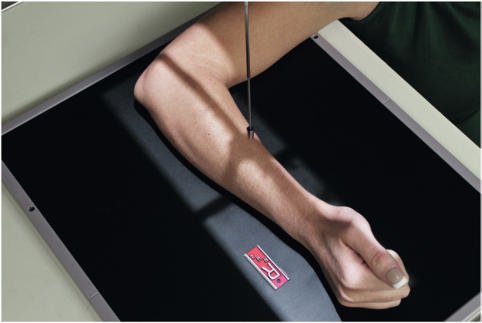

Fig. 4.120 lateral Antebraț (including ambele articulații).

Fig. 4.120 lateral Antebraț (including ambele articulații). — Poziționare pacient conform Ghidului Bontrager (Fig. 4.120 lateral forearm (including ambele articulații).)

Fig. 4.121 Incidență de Profil (lateral) de Antebraț (ambele articulații).

Fig. 4.121 Incidență de Profil (lateral) de Antebraț (ambele articulații). — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 4.121 lateral incidență de forearm (ambele articulații).)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
