Rx Antebraț — Incidență Antero-Posterioară (AP) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

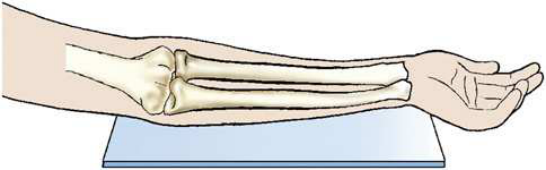

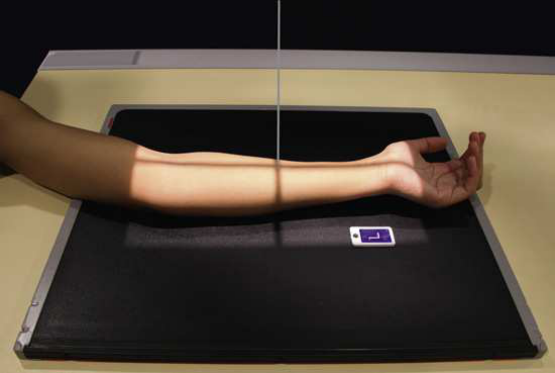

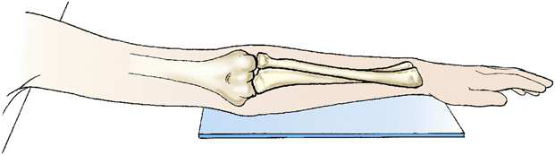

- Poziție Pacient: se așază pacientul pe scaun close la masa radiologică și low enough la place entire extremity în same plane.; Supinate Mână, se extinde Cot, și place dorsal surface de Antebraț pe / sprijinit de receptorul de imagine. se ajustează receptorul de imagine astfel încât axa longitudinală este paralel cu Antebraț. Se instruiește pacientul să lean laterally until Antebraț este în true în supinație poziție (Fig. 5.104). Because proximal Antebraț este commonly rotit în this poziție, palpate și se ajustează humeral epicondyles la fie echidistant față de receptorul de imagine. Ensure that Mână este în supinație (Fig. 5.105). Pronation de Mână crosses radius over ulna la its proximal third și rotates Humerus medially, resulting în Incidență Oblică de Antebraț (Fig. 5.106). se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe midpoint de Antebraț
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere la 2 inches (5 cm) distal la Pumn (Articulație Radiocarpiană) articulație și proximal la Cot articulație și 1 inch (2.5 cm) pe sides. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- Entire Antebraț, including Pumn (Articulație Radiocarpiană) și distal Humerus
- Slight superimposition de cap radial, neck, și tuberosity over proximal ulna
- fără elongation sau foreshortening de humeral epicondyles
- Partially open Cot articulație if Umăr was plasat în same plane ca Antebraț
- Open radioulnar space
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

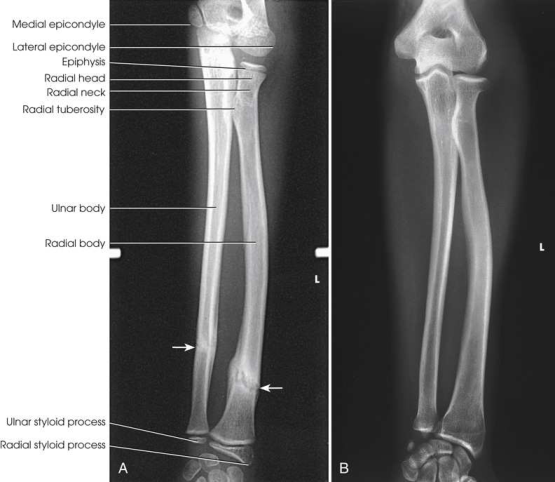

cot articulație, radius și ulna, și proximal row de slightly distorted oase carpiene (Fig. 5.107).
collimation
• Adjust câmp de iradiere la 2 inches (5 cm) distal la wrist articulație și proximal la cot articulație și 1 inch (2.5 cm) pe sides. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular pe midpoint de forearm
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • Entire forearm, including wrist și distal humerus • Slight superimposition de cap radial, neck, și tuberosity over proximal ulna • fără elongation sau foreshortening de humeral epicondyles • Partially open cot articulație if umăr was plasat în same plane ca forearm • Open radioulnar space • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• Supinate mână, se extinde cot, și place dorsal surface de forearm pe / sprijinit de receptorul de imagine. • se ajustează receptorul de imagine astfel încât axa longitudinală este paralel cu forearm. • Se instruiește pacientul să lean laterally until forearm este în true în supinație poziție (Fig. 5.104). • Because proximal forearm este commonly rotit în this poziție, palpate și se ajustează humeral epicondyles la fie echidistant față de receptorul de imagine. • Ensure that mână este în supinație (Fig. 5.105). Pronation de mână crosses radius over ulna la its proximal third și rotates humerus medially, resulting în oblic incidență de forearm (Fig. 5.106). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun close la masa radiologică și low enough la place entire extremity în same plane.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 14 × 17 inches (35 × 43 cm) longitudinal.
