Rx ALTERNATE PARTIAL FLEXION AP (Antero-Posterior) (Cot - WHEN Cot CANNOT BE FULLY EXTENDED)

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • suspiciune de fractură și luxație / subluxație articulară de Cot
    • Pathologic processes, such ca osteomielită / leziuni inflamatorii osoase și arthritis

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Seat pacient la end de table, cu Cot partially flectat.; Regiune anatomică: Obtain two AP incidențe—one cu Antebraț paralel cu receptorul de imagine și one cu Humerus paralel cu receptorul de imagine (Figs. 4.125 și 4.126). Place support under Pumn (Articulație Radiocarpiană) și Antebraț pentru incidență cu Humerus paralel cu receptorul de imagine, if needed, la prevent mișcare.
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine, orientat la midelbow articulație, which este approximately ¾ inch (2 cm) distal la midpoint de line între epicondyles
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)65 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculField Size Collimate pe four sides la anatomy de interest.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • distal Humerus este best visualized pe “Humerus paralel” incidență, și proximal radius și ulna sunt best visualized pe “Antebraț paralel” incidență (Figs. 4.127 și 4.128).

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Structures în Cot articulație region sunt partially obscured și slightly distorted, depending pe amount de Cot flexion possible. poziție: axa longitudinală de braț trebuie să fie aliniat cu side margine de receptorul de imagine. Absența rotației anatomice: clavicule echidistante față de linia apofizelor spinoase este evidenced prin epicondyles seen în profile și cap radial și neck separated sau only slightly superimposed over ulna pe Antebraț paralel incidență. raza centrală și center de collimation field size trebuie să fie la midelbow articulație. expunere: optim receptorul de imagine expunere și contrast cu fără mișcare trebuie să visualize părți moi detail; net, bony cortical margins; și clear, bony trabecular markings. distal Humerus, including epicondyles, trebuie să fie evidențiat cu sufficient densitate optică pe “Humerus paralel” incidență. pe “Antebraț paralel” incidență, proximal radius și ulna trebuie să fie well visualized cu densitate optică la allow visualization de ambele părți moi și bony detail. Fig. 4.127 Humerus paralel. Fig. 4.128 Antebraț paralel.

🖼️ Imagini

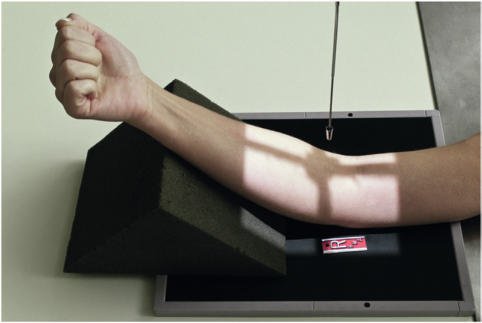

Fig. 4.125 AP Cot (partially flectat); Humerus paralel cu receptorul de imagine.

Fig. 4.125 AP Cot (partially flectat); Humerus paralel cu receptorul de imagine. — Poziționare pacient conform Ghidului Bontrager (Fig. 4.125 AP cot (partially flectat); humerus paralel cu receptorul de imagine.)

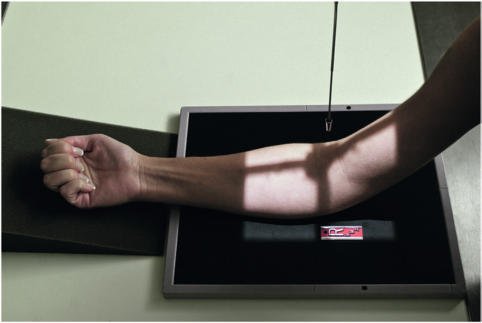

Fig. 4.126 AP Cot (partially flectat); Antebraț paralel cu receptorul de imagine.

Fig. 4.126 AP Cot (partially flectat); Antebraț paralel cu receptorul de imagine. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 4.126 AP cot (partially flectat); forearm paralel cu receptorul de imagine.)

Fig. 4.127 Humerus paralel.

Fig. 4.127 Humerus paralel. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 4.127 Humerus paralel.)

Fig. 4.128 Antebraț paralel.

Fig. 4.128 Antebraț paralel. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 4.128 Forearm paralel.)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
