Rx Articulații Acromioclaviculare — Incidență AP Axială — Metoda Alexander examined separately. (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

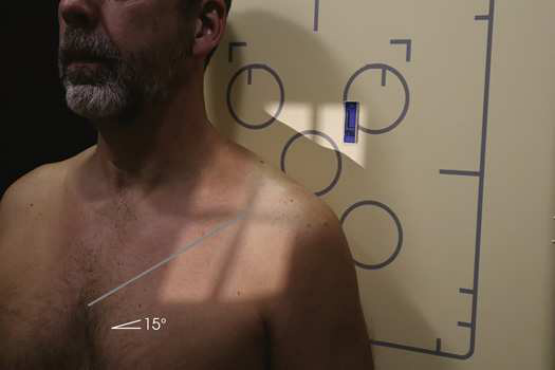

- Poziție Pacient: se așază pacientul în ortostatism, either în ortostatism sau Poziție Șezândă.; Se instruiește pacientul să place back pe / sprijinit de stativ vertical Bucky și sit sau stand în ortostatism. se centrează afected Umăr under examination la grila. se ajustează height de receptorul de imagine astfel încât midpoint este la nivelul articulații acromioclaviculare. se ajustează pacient’s poziție la se centrează proces coracoid la receptorul de imagine (Fig. 6.58). se efectuează ecranarea gonadelor cu șorț plumbat.

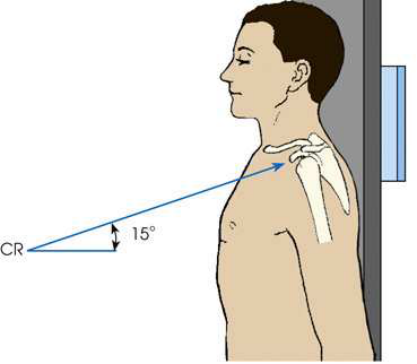

- Punct de Centrare Fascicul: orientat la proces coracoid la cephalic angle de 15 grade (Fig. 6.59). This angulation projects articulații acromioclaviculare above acromion.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației).
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se ajustează câmpul de iradiere la formatul 15 × 20 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- articulații acromioclaviculare și Claviculă projected above acromion
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy
articulații acromioclaviculare projected slightly superiorly compared cu AP incidență (Fig. 6.60).
collimation
• Se ajustează câmpul de iradiere la formatul 15 × 20 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat.
cr
• orientat la proces coracoid la cephalic angle de 15 grade (Fig. 6.59). This angulation projects articulații acromioclaviculare above acromion.
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • articulații acromioclaviculare și clavicle projected above acromion • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• Se instruiește pacientul să place back pe / sprijinit de stativ vertical Bucky și sit sau stand în ortostatism. • se centrează afected umăr under examination la grila. • se ajustează height de receptorul de imagine astfel încât midpoint este la nivelul articulații acromioclaviculare. • se ajustează pacient’s poziție la se centrează proces coracoid la receptorul de imagine (Fig. 6.58). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul în ortostatism, either în ortostatism sau așezat pe scaun.
respiration
apnee (oprirea respirației).
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
