Rx Membru Superior — Oblică Postero-Anterioară (PA) — Rotație Externă (Laterală) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

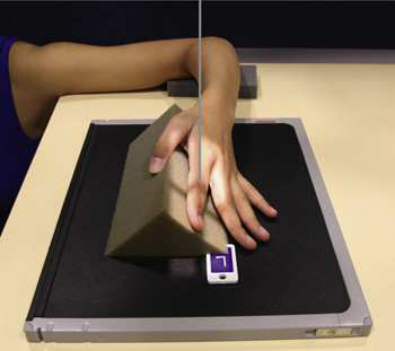

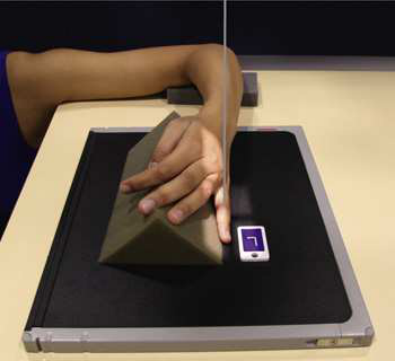

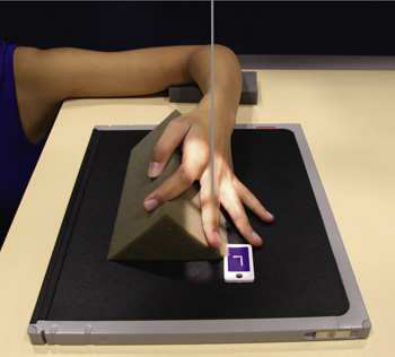

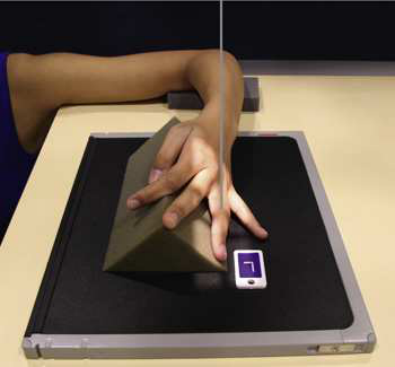

- Poziție Pacient: se așază pacientul pe scaun la end de masa radiologică.; se poziționează pacientul’s Antebraț pe masa de examinare, cu Mână în pronație și palm resting pe receptorul de imagine. se centrează receptorul de imagine la nivelul PIP articulație. se rotește Mână laterally until falange sunt separated și sprijinit pe a 45-grade foam wedge. wedge supports falange în poziție paralel cu receptorul de imagine plane (Figs. 5.28 through 5.31) astfel încât articulații interfalangiene (IF) spaces sunt open. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe PIP articulație de afected falange
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Adjust câmp de iradiere la 1 inch (2.5 cm) pe toate sides de falange, including 1 inch (2.5 cm) proximal la articulații metacarpofalangiene (MCF). Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- Entire falange, including distal portion de adjoining metacarpal
- falange rotit la 45 grade, evidențiat prin concavity de ridicat side de phalangeal corpuri
- fără superimposition de proximal phalanx sau articulații metacarpofalangiene (MCF) prin adjacent falange
- Open IP și articulații metacarpofalangiene (MCF) spaces
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

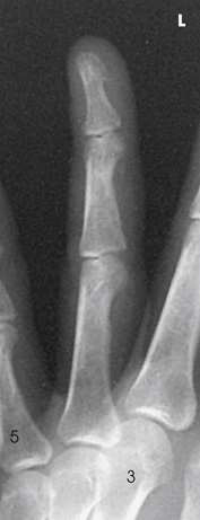

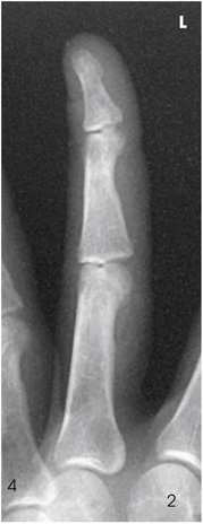

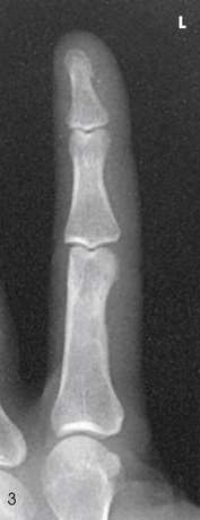

PA oblic incidență de afected falange și adjoining distal metacarpal (Figs. 5.32 through 5.35).
collimation
• Adjust câmp de iradiere la 1 inch (2.5 cm) pe toate sides de falange, including 1 inch (2.5 cm) proximal la articulații metacarpofalangiene (MCF). Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular pe PIP articulație de afected falange
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • Entire falange, including distal portion de adjoining metacarpal • falange rotit la 45 grade, evidențiat prin concavity de ridicat side de phalangeal corpuri • fără superimposition de proximal phalanx sau articulații metacarpofalangiene (MCF) prin adjacent falange • Open IP și articulații metacarpofalangiene (MCF) spaces • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• se poziționează pacientul’s forearm pe masa de examinare, cu mână în pronație și palm resting pe receptorul de imagine. • se centrează receptorul de imagine la nivelul PIP articulație. • se rotește mână laterally until falange sunt separated și sprijinit pe a 45-grade foam wedge. wedge supports falange în poziție paralel cu receptorul de imagine plane (Figs. 5.28 through 5.31) astfel încât articulații interfalangiene (IF) spaces sunt open. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun la end de masa radiologică.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
