Rx Subtalar Joint — Oblică Axială AP — Isherwood Method Rotație Internă (Medială) Gleznă (Articulație Talocrurală) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul
- Poziție Pacient: Se instruiește pacientul să assume Poziție Șezândă poziție pe masa radiologică și turn cu corp weight resting pe flectat Șold și thigh de unafected side. If semilateral Decubit poziție este more comfortable, se ajustează pacient accordingly.; Se instruiește pacientul să se rotește membru inferior și Picior medially enough la rest side de Picior și afected Gleznă (Articulație Talocrurală) pe optional 30-grade foam wedge (Fig. 7.87). Place support under Genunchi. If pacientul este Decubit, place another support under mare trohanter. Dorsiflex Picior, then invert it, if possible, și Se instruiește pacientul să maintain poziție prin pulling pe strip de 2- sau 3-inch (5- la 7.6- cm) bandage looped around ball de Picior. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: orientat la point 1 inch (2.5 cm) distal și 1 inch (2.5 cm) anterior la maleolă laterală (fibulară) la un unghi de 10 grade cranial.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmp de iradiere la 1 inch (2.5 cm) beyond posterior și inferior shadow de heel. Include maleolă laterală (fibulară) și metatarsal bases. Place marker de lateralitate (D/S) în collimated expunere field. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest
- Middle (subtalar) articulation
- Open sinus tarsi
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

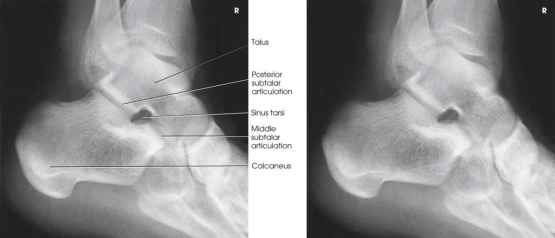

middle articulation de subtalar articulație și an “end-pe” incidență de sinus tarsi (Fig. 7.88).
collimation
• se ajustează câmp de iradiere la 1 inch (2.5 cm) beyond posterior și inferior shadow de heel. Include maleolă laterală (fibulară) și metatarsal bases. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• orientat la point 1 inch (2.5 cm) distal și 1 inch (2.5 cm) anterior la maleolă laterală (fibulară) la un unghi de 10 grade cranial.
criteria
Criterii radiologice de calitate imaginii: • Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest • Middle (subtalar) articulation • Open sinus tarsi • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• Se instruiește pacientul să se rotește membru inferior și picior medially enough la rest side de picior și afected ankle pe optional 30-grade foam wedge (Fig. 7.87). • Place support under genunchi. If pacientul este recumbent, place another support under mare trohanter. • Dorsiflex picior, then invert it, if possible, și Se instruiește pacientul să maintain poziție prin pulling pe strip de 2- sau 3-inch (5- la 7.6- cm) bandage looped around ball de picior. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• Se instruiește pacientul să assume așezat pe scaun poziție pe masa radiologică și turn cu corp weight resting pe flectat hip și thigh de unafected side. • If semilateral recumbent poziție este more comfortable, se ajustează pacient accordingly.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
