Rx Subtalar Joint — Oblică Axială AP — Isherwood Method Rotație Externă (Laterală) Gleznă (Articulație Talocrurală) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

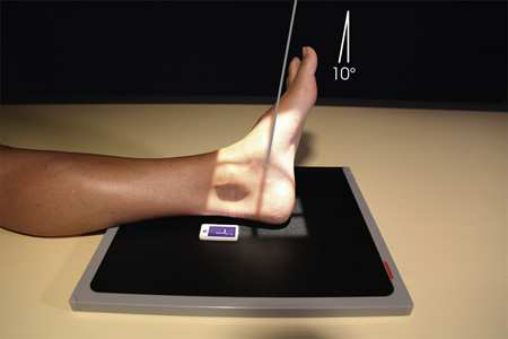

- Poziție Pacient: se așază pacientul în Decubit dorsal sau Poziție Șezândă poziție.; Se instruiește pacientul să se rotește membru inferior și Picior laterally until side de Picior și Gleznă (Articulație Talocrurală) rests against optional 30-grade foam wedge. Dorsiflex Picior, evert it if possible, și Se instruiește pacientul să maintain poziție prin pulling pe broad bandage looped around ball de Picior (Fig. 7.89). se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: orientat la point 1 inch (2.5 cm) distal la maleolă medială (tibială) la un unghi de 10 grade cranial.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmp de iradiere la 1 inch (2.5 cm) beyond posterior și inferior shadow de heel. Include maleolă laterală (fibulară) și metatarsal bases. Place marker de lateralitate (D/S) în collimated expunere field. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- posterior subtalar articulation
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy
posterior articulation de subtalar articulație în profile (Fig. 7.90).
collimation
• se ajustează câmp de iradiere la 1 inch (2.5 cm) beyond posterior și inferior shadow de heel. Include maleolă laterală (fibulară) și metatarsal bases. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• orientat la point 1 inch (2.5 cm) distal la maleolă medială (tibială) la un unghi de 10 grade cranial.
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • posterior subtalar articulation • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• Se instruiește pacientul să se rotește membru inferior și picior laterally until side de picior și ankle rests against optional 30-grade foam wedge. • Dorsiflex picior, evert it if possible, și Se instruiește pacientul să maintain poziție prin pulling pe broad bandage looped around ball de picior (Fig. 7.89). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul în decubit dorsal sau așezat pe scaun poziție.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
