Rx Șold — Incidență de Profil (Lateral) — Lauenstein and Hickey Methods Medio-Lateral (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

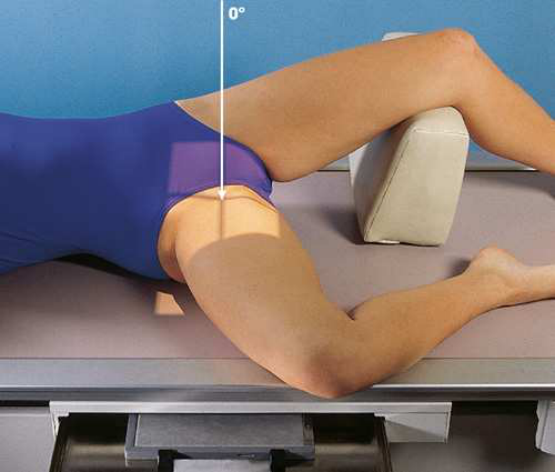

- Poziție Pacient: de la Decubit dorsal poziție, se rotește pacient slightly spre afected side la Incidență Oblică. grade de obliquity depends pe how much pacientul poate abduct membru inferior.; se ajustează pacient’s corp și se centrează afected Șold la linia mediană grilă. Se instruiește pacientul să se flectează afected Genunchi și draw thigh up la poziție la nearly drept angle la Șold bone. Keep corp de afected Femur paralel cu table. se extinde opposite limb și support it la Șold level și under Genunchi. se rotește Bazin (bazin (pelvis)) fără more than necessary la accommodate flexion de thigh și avoid superimposition de afected side (Fig. 8.30).

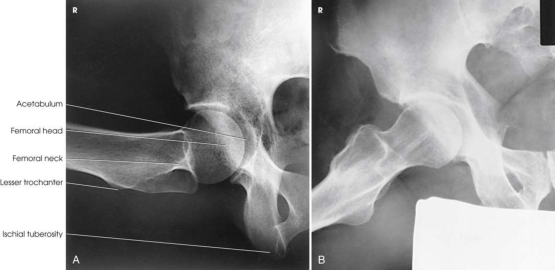

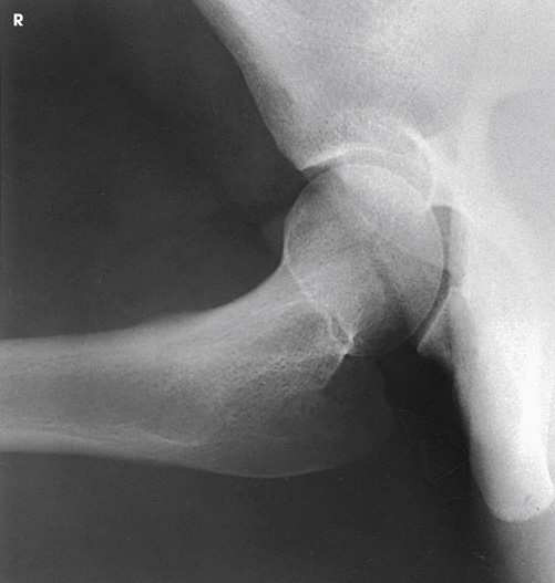

- Punct de Centrare Fascicul: perpendicular through Șold articulație, which este located midway între spină iliacă antero-superioară (SIAS) și simfiză pubiană pentru Lauenstein method (Fig. 8.31) și la cephalic angle de 20 la 25 grade și additional 1 inch (2.5 cm) more inferior pentru Hickey method (Fig. 8.32). Se centrează receptorul de imagine pe raza centrală.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației).
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se ajustează câmpul de iradiere la formatul 24 × 30 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- Șold articulație centrat pe radiografie
- Șold articulație, cotil (acetabul), și cap femural
- col femural overlapped prin mare trohanter în Lauenstein method
- cu cephalic angulation în Hickey method, col femural liber de superimposition
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
This examination este contraindicated pentru pacienți cu suspected suspiciune de fractură sau pathologic condition. Lauenstein și Hickey methods sunt used la show Șold articulație și relationship de cap femural la cotil (acetabul). This poziție este similar la previously described modified Cleaves method.
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy
lateral incidență de hip, including cotil (acetabul), extremitatea proximală femur, și relationship de cap femural la cotil (acetabul) (see Figs. 8.31 și 8.32).
collimation
• Se ajustează câmpul de iradiere la formatul 24 × 30 cm pe colimator. Se plasează markerul de lateralitate în câmpul colimat.
cr
• perpendicular through hip articulație, which este located midway între spină iliacă antero-superioară (SIAS) și simfiză pubiană pentru Lauenstein method (Fig. 8.31) și la cephalic angle de 20 la 25 grade și additional 1 inch (2.5 cm) more inferior pentru Hickey method (Fig. 8.32). • Se centrează receptorul de imagine pe raza centrală.
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • Hip articulație centrat pe radiografie • Hip articulație, cotil (acetabul), și cap femural • col femural overlapped prin mare trohanter în Lauenstein method • cu cephalic angulation în Hickey method, col femural liber de superimposition • Bony detalii trabeculare osoase și surrounding soft tissues
notes
This examination este contraindicated pentru pacienți cu suspected suspiciune de fractură sau pathologic condition. Lauenstein și Hickey methods sunt used la show hip articulație și relationship de cap femural la cotil (acetabul). This poziție este similar la previously described modified Cleaves method.
part_pos
• se ajustează pacient’s corp și se centrează afected hip la linia mediană grilă. • Se instruiește pacientul să se flectează afected genunchi și draw thigh up la poziție la nearly drept angle la hip bone. • Keep corp de afected femur paralel cu table. • se extinde opposite limb și support it la hip level și under genunchi. • se rotește bazin (pelvis) fără more than necessary la accommodate flexion de thigh și avoid superimposition de afected side (Fig. 8.30).
patient_pos
• de la decubit dorsal, se rotește pacient slightly spre afected side la oblic poziție. grade de obliquity depends pe how much pacientul poate abduct membru inferior.
respiration
apnee (oprirea respirației).
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) transversal.
