📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru inferior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.01 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

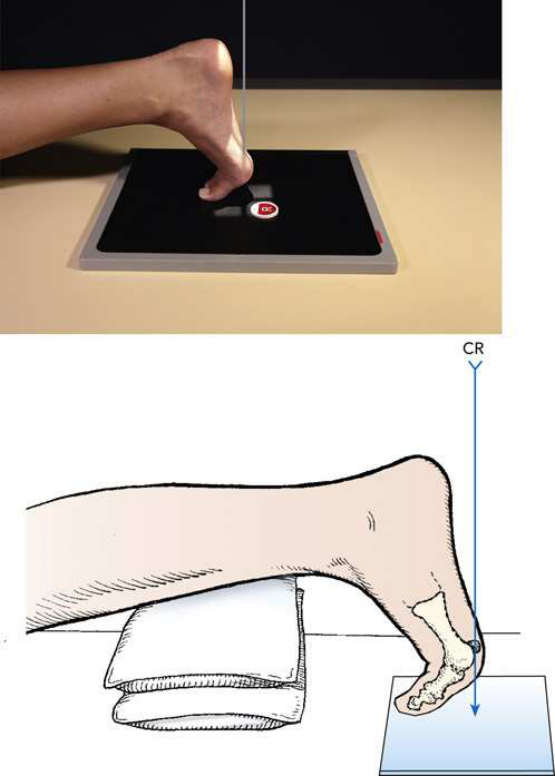

    • Poziție Pacient: pacientul este așezat în decubit ventral pentru metoda Lewis și în poziție șezândă pentru metoda Holly. Se ridică glezna de pe partea afectată pe săculeți cu nisip pentru stabilitate, dacă este necesar. Un prosop împăturit poate fi plasat sub genunchi pentru confort.; Se sprijină degetul mare pe masa de examinare în poziție de dorsiflexie și se ajustează pentru a plasa antepiciorul perpendicular pe planul orizontal. Receptorul de imagine se centrează la nivelul celui de-al doilea metatarsian (Fig. 7.34). Se efectuează ecranarea gonadelor cu șorț plumbat.
    • Punct de Centrare Fascicul: perpendicular și tangențial pe primele articulații metatarsofalangiene (MTF).
    • Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
    • Comandă Respiratorie: Conform reperelor anatomice standard din tratat
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Nespecificat în fragmentul extras; de verificat în sursă
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare Fasciculse ajustează câmpul de iradiere la 3 × 3 țoli (7.6 × 7.6 cm). Se plasează markerul de lateralitate în câmpul colimat.
    Filtrare TubDE CONFIGURAT PE APARAT
  • 4. Criterii de Calitate & Reușită Imagine

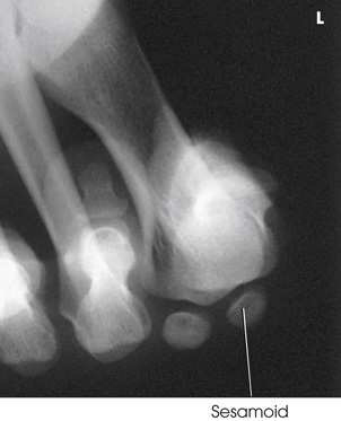

    • Criterii radiologice de calitate a imaginii:
    • Evidențierea colimării corecte și prezența markerului de lateralitate (D/S), plasat fără a se suprapune peste anatomia de interes
    • Sesamoizii liberi de orice porțiune a primului metatarsian
    • Capetele metatarsienelor
    • Detalii trabeculare osoase și țesuturile moi înconjurătoare
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

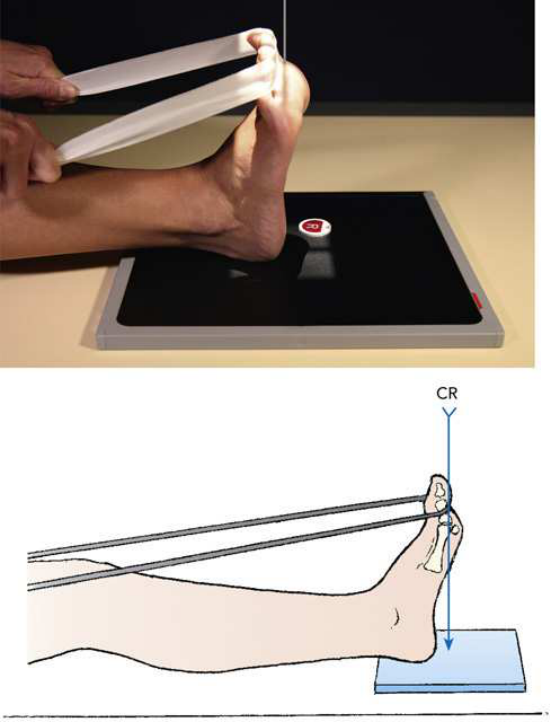

Holly 2 a descris o poziție pe care o considera mai confortabilă pentru pacient. Cu pacientul în poziție șezândă pe masa de examinare, piciorul este ajustat astfel încât marginea medială să fie verticală, iar suprafața plantară să formeze un unghi de 75 grade cu planul receptorului de imagine. Pacientul menține degetele piciorului în poziție flectată cu o bandă de tifon. Raza centrală este orientată perpendicular pe capetele primelor oase metatarsiene (Fig. 7.36 până la 7.38).

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
