Rx SACROILIAC JOINTS AP Axială

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • pathology de SI articulație, including suspiciune de fractură și articulație luxație / subluxație articulară sau subluxation

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Decubit dorsal poziție pacient Decubit dorsal cu brațe la side, cap pe pillow, și membre inferioare extins cu support under genunchi pentru comfort.; Regiune anatomică: Align plan mediosagital la raza centrală și linia mediană mesei și/sau receptorul de imagine (Fig. 9.72). Se verifică absența rotației: claviculele sunt riguros echidistante față de linia proceselor spinoase Bazin (bazin (pelvis)) exists.
    • Punct de Centrare Fascicul: Raza centrală se înclină 30°–35° cranial (spre cap) (generally, males require about 30° și females 35°, cu increase în lumbosacral curve). Raza centrală se orientează spre midline about 2 inches (5 cm) below level de spină iliacă antero-superioară (SIAS). Se centrează receptorul de imagine pe raza centrală.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii pentru prevenirea artefactelor de mișcare ale pacientului. Alternative Incidență PA Axială If pacient cannot assume Decubit dorsal poziție, this imagine poate fie obtained ca Incidență Postero-Anterioară (PA) cu pacient Decubit ventral, using a 30° la 35° caudal angle. raza centrală would fie centrat pe level de L4 sau slightly above creasta iliacă (corespunzător L4-L5). SACROILIAC articulații ROUTINE AP axial posterior oblic incidențe

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)80-95 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mare (1.0 - 1.2 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală funcție de regiune)
    Colimare FasciculField Size Collimate pe four sides la anatomy de interest.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • Sacroiliac articulații și L5–S1 intervertebral spații articulare (Figs. 9.73 și 9.74). poziție
    • Absența rotației anatomice: clavicule echidistante față de linia apofizelor spinoase ca evidenced prin spinous process de L5 în center de vertebral corp și simetric appearance de bilateral alae/wings de Sacru (cu SI articulații equally distant de la midline de vertebre).
    • Collimation field size la aria de interes diagnostic. expunere
    • optim receptorul de imagine expunere și contrast. Clear demonstration de bony margins și trabecular markings de Sacru.
    • fără mișcare. 24 30 R Fig. 9.72 AP axial de SI articulații—raza centrală 30° la 35° cranial. L Fig. 9.73 AP axial de SI articulații. Lumbosacral (L5-S1) articulație Sacral wing (ala) L Ilium Sacru stâng sacroiliac articulație Apex de Sacru superior articular process de Sacru Sacral foramina corp de L5 Fig. 9.74 AP axial de SI articulații.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

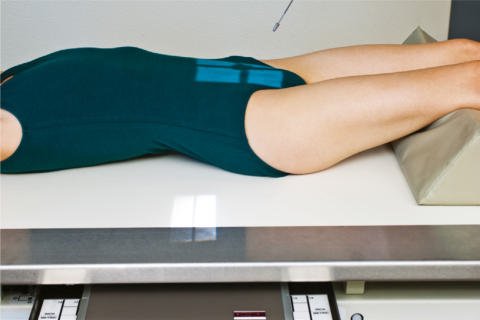

Fig. 9.72 AP axial de SI articulații—raza centrală 30° la 35° cranial.

Fig. 9.72 AP axial de SI articulații—raza centrală 30° la 35° cranial. — Poziționare pacient conform Ghidului Bontrager (Fig. 9.72 AP axial de SI articulații—raza centrală 30° la 35° cranial.)

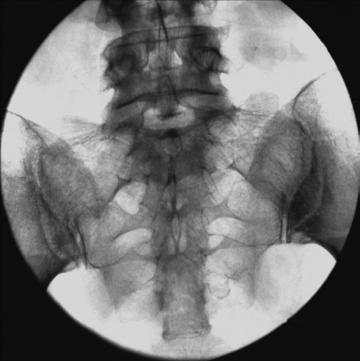

Fig. 9.73 AP axial de SI articulații.

Fig. 9.73 AP axial de SI articulații. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 9.73 AP axial de SI articulații.)

Fig. 9.74 AP axial de SI articulații.

Fig. 9.74 AP axial de SI articulații. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 9.74 AP axial de SI articulații.)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
