Rx Rotulă (Patelă) — Incidență de Profil (Lateral) — Medio-Lateral (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

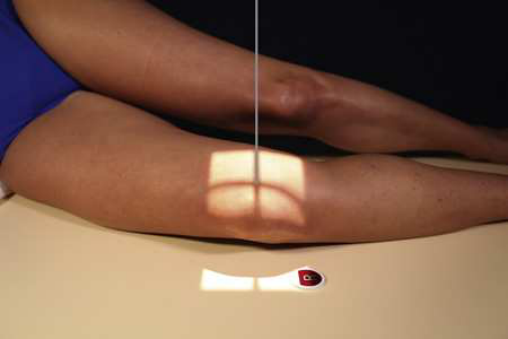

- Poziție Pacient: se așază pacientul în lateral Decubit poziție.; Se instruiește pacientul să turn onto afected Șold. săculeți cu nisip poate fie plasat under Gleznă (Articulație Talocrurală) pentru support. Se instruiește pacientul să se flectează unafected Genunchi și Șold și place unafected Picior în front de afected extremity pentru stability. se flectează afected Genunchi approximately 5 la 10 grade. Increasing flexion reduces patellofemoral spații articulare. se ajustează Genunchi în Incidență de Profil (lateral) astfel încât femoral epicondyles sunt superimposed, și Rotulă (Patelă) este perpendicular pe receptorul de imagine (RI) (Fig. 7.149). se centrează receptorul de imagine la Rotulă (Patelă). se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe receptorul de imagine (RI), entering Genunchi la midpatellofemoral articulație.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmp de iradiere la 4 × 4 inches (10 × 10 cm) pe collimator. Place marker de lateralitate (D/S) în collimated expunere field. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest
- Genunchi flectat 5 la 10 grade
- Rotulă (Patelă) în lateral profile
- Open patellofemoral spații articulare
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy
lateral incidență de rotulă (patelă) și patellofemoral spații articulare (Figs. 7.150 și 7.151).
collimation
• se ajustează câmp de iradiere la 4 × 4 inches (10 × 10 cm) pe collimator. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular pe receptorul de imagine (RI), entering genunchi la midpatellofemoral articulație.
criteria
Criterii radiologice de calitate imaginii: • Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest • genunchi flectat 5 la 10 grade • rotulă (patelă) în lateral profile • Open patellofemoral spații articulare • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• Se instruiește pacientul să turn onto afected hip. săculeți cu nisip poate fie plasat under ankle pentru support. • Se instruiește pacientul să se flectează unafected genunchi și hip și place unafected picior în front de afected extremity pentru stability. • se flectează afected genunchi approximately 5 la 10 grade. Increasing flexion reduces patellofemoral spații articulare. • se ajustează genunchi în poziție de profil (lateral) astfel încât femoral epicondyles sunt superimposed, și rotulă (patelă) este perpendicular pe receptorul de imagine (RI) (Fig. 7.149). • se centrează receptorul de imagine la rotulă (patelă). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul în lateral recumbent poziție.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
