Rx Rotulă (Patelă) and Patellofemoral Joint — Tangential Incidență — Metoda Hughston 25 , 26 edge, or standing. (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul
- Poziție Pacient: se așază pacientul în Decubit ventral poziție cu Picior resting pe masa radiologică. se ajustează corp so that it este nu rotit.; Place receptorul de imagine under femoral portion de Genunchi, și slowly se flectează afected Genunchi astfel încât tibia și fibula form a 50- la 60-grade angle de la masa de examinare. Rest Picior pe / sprijinit de collimator sau support it în poziție (Fig. 7.152). Ensure that collimator surface este nu hot because this could burn pacientul. se ajustează pacient’s membru inferior so that it este nu rotit medially sau laterally de la plan vertical. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: Înclinat 45 grade cranial și orientat through patellofemoral articulație.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmp de iradiere la 4 × 4 inches (10 × 10 cm) pe collimator. Place marker de lateralitate (D/S) în collimated expunere field. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest
- Rotulă (Patelă) în profile
- Femoral condyles și intercondylar sulcus
- Open patellofemoral articulation
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

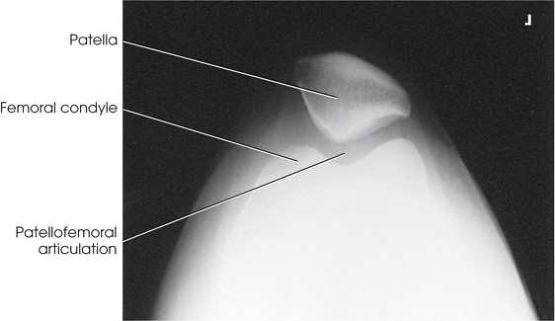

tangențial imagine shows subluxation de rotulă (patelă) și patellar suspiciune de fractură și allows radiologic assessment de femoral condyles (Fig. 7.153). Hughston recommended that ambele genunchi fie examined pentru comparison.
collimation
• se ajustează câmp de iradiere la 4 × 4 inches (10 × 10 cm) pe collimator. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• Înclinat 45 grade cranial și orientat through patellofemoral articulație.
criteria
Criterii radiologice de calitate imaginii: • Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest • rotulă (patelă) în profile • Femoral condyles și intercondylar sulcus • Open patellofemoral articulation • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos

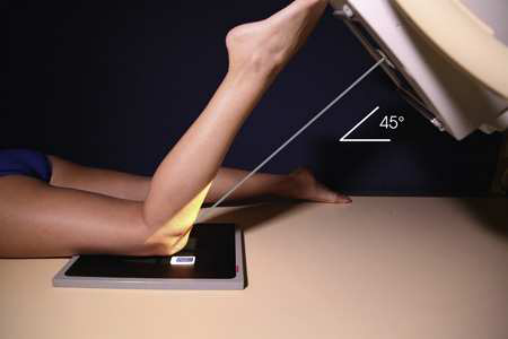

• Place receptorul de imagine under femoral portion de genunchi, și slowly se flectează afected genunchi astfel încât tibia și fibula form a 50- la 60-grade angle de la masa de examinare. • Rest picior pe / sprijinit de collimator sau support it în poziție (Fig. 7.152). • Ensure that collimator surface este nu hot because this could burn pacientul. • se ajustează pacient’s membru inferior so that it este nu rotit medially sau laterally de la plan vertical. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul în decubit ventral cu picior resting pe masa radiologică. • se ajustează corp so that it este nu rotit.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
