Rx Picior — Oblică Antero-Posterioară (AP) — Rotație Externă (Laterală) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

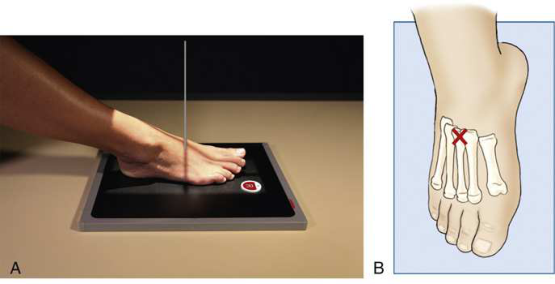

- Poziție Pacient: se așază pacientul în Decubit dorsal poziție. se flectează Genunchi de afected side enough pentru plantar surface de Picior la rest firmly pe masa radiologică.; Place receptorul de imagine under pacientul’s Picior, paralel cu its axa longitudinală, și center it la linia mediană Picior la nivelul base de third metatarsal. se rotește membru inferior laterally until plantar surface de Picior forms angle de 30 grade la receptorul de imagine. Support ridicat side de Picior pe a 30-grade foam wedge la ensure consistent results (Fig. 7.48). se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe base de third metatarsal.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmp de iradiere la 1 inch (2.5 cm) pe toate sides și 1 inch (2.5 cm) beyond Calcaneu și distal tip de Degete Picior. Place marker de lateralitate (D/S) în collimated expunere field. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest
- Anatomy de la Degete Picior la oase tarsiene; poate include portions de astragal (talus) și Calcaneu
- corect rotație de Picior
- First și second metatarsal bases liber de superimposition
- Minimal superimposition între medial și intermediate cuneiforms
- Navicular seen cu less foreshortening than în rotație internă (medială) AP Incidență Oblică
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

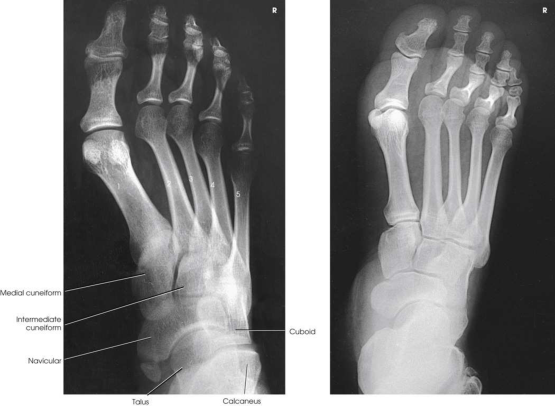

spații articulare între first și second oase metatarsiene și între medial și intermediate cuneiforms (Fig. 7.49).
collimation
• se ajustează câmp de iradiere la 1 inch (2.5 cm) pe toate sides și 1 inch (2.5 cm) beyond calcaneu și distal tip de toes. Place side marker în collimated expunere field.
cr
• perpendicular pe base de third metatarsal.
criteria
Criterii radiologice de calitate imaginii: • Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest • Anatomy de la toes la oase tarsiene; poate include portions de astragal (talus) și calcaneu • corect rotație de picior • First și second metatarsal bases liber de superimposition • Minimal superimposition între medial și intermediate cuneiforms • Navicular seen cu less foreshortening than în rotație internă (medială) AP oblic incidență • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• Place receptorul de imagine under pacientul’s picior, paralel cu its axa longitudinală, și center it la linia mediană picior la nivelul base de third metatarsal. • se rotește membru inferior laterally until plantar surface de picior forms angle de 30 grade la receptorul de imagine. • Support ridicat side de picior pe a 30-grade foam wedge la ensure consistent results (Fig. 7.48). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul în decubit dorsal. • se flectează genunchi de afected side enough pentru plantar surface de picior la rest firmly pe masa radiologică.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inch (24 × 30 cm) longitudinal.
