Rx Picior AP (Antero-Posterior) (DORSOPLANTAR Incidență)

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • Location și extent de suspiciune de fractură și fragment alignments, spații articulare abnormalities, părți moi effusions
    • Location de opaque Corp străin / corpuri străine radio-opace

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Place pacient Decubit dorsal; provide pillow pentru pacient’s cap; flex Genunchi și place plantar surface (sole) de affected Picior flat pe receptorul de imagine.; Regiune anatomică: Extend (plantar flex) Picior but maintain plantar surface resting flat și firmly pe receptorul de imagine (Fig. 6.56). Align și center axa longitudinală de Picior la raza centrală și la axa longitudinală de portion de receptorul de imagine being exposed. (Use săculeți cu nisip if necessary la prevent receptorul de imagine de la slipping pe tabletop.) If imobilizare este needed, flex opposite Genunchi also și rest against affected Genunchi pentru support.
    • Punct de Centrare Fascicul: Angle raza centrală 10° posteriorly (spre heel) cu Raza centrală perpendiculară la oase metatarsiene (see NoTe). Raza centrală se orientează spre base de third metatarsal.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)55-65 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculCollimate la outer margins de Picior pe four sides.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • Entire Picior trebuie să fie evidențiat, including toate falange și oase metatarsiene și navicular, cuneiforms, și cuboids (Figs. 6.57 și 6.58). poziție:
    • axa longitudinală de Picior trebuie să fie aliniat la axa longitudinală de portion de receptorul de imagine being exposed.
    • Absența rotației anatomice: clavicule echidistante față de linia apofizelor spinoase ca evidenced prin nearly equal distance între second through fifth oase metatarsiene.
    • Bases de first și second oase metatarsiene generally sunt separated, but bases de second la fifth oase metatarsiene appear la overlap.
    • Intertarsal spații articulare între first și second cuneiforms trebuie să fie evidențiat.
    • Collimation la aria de interes diagnostic. expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare trebuie să visualize net margini și trabecular markings de distal falange și oase tarsiene distal la astragal (talus).
    • Higher kVp technique used pentru more uniform densities între falange și oase tarsiene.
    • Sesamoid bones (if present) trebuie să fie seen through cap de first metatarsal. Fig. 6.57 AP Picior. Navicular Cuboid Cuneiforms Base de 3rd metatarsal (raza centrală) oase metatarsiene articulații metatarsofalangiene (MTF) Sesamoid bones falange articulații interfalangiene (IF) Sesamoid bones articulații interfalangiene (IF) R Fig. 6.58 AP Picior.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

high arch requires greater angle (15°) și low arch nearer 5° la fie perpendicular pe oase metatarsiene. pentru prezență corp străin radiopac, raza centrală trebuie să fie perpendicular pe receptorul de imagine cu fără raza centrală angle. Picior ROUTINE AP oblic lateral Fig. 6.56 AP Picior—raza centrală 10°.

🖼️ Imagini

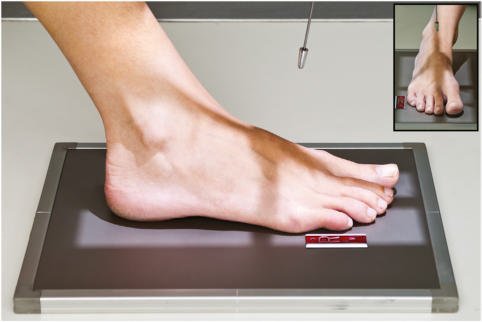

Fig. 6.56 AP Picior—raza centrală 10°.

Fig. 6.56 AP Picior—raza centrală 10°. — Poziționare pacient conform Ghidului Bontrager (Fig. 6.56 AP picior—raza centrală 10°.)

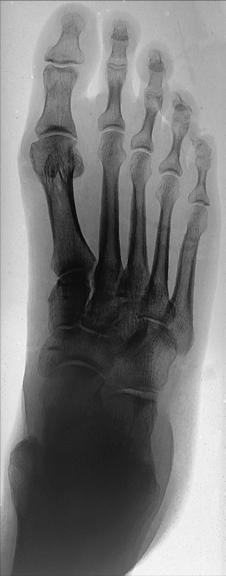

Fig. 6.57 AP Picior.

Fig. 6.57 AP Picior. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.57 AP picior.)

Fig. 6.58 AP Picior.

Fig. 6.58 AP Picior. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.58 AP picior.)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
