Rx Medio-Lateral (OR Latero-Medial) Incidență LATERAL (Gleznă (Articulație Talocrurală))

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • incidență este useful în evaluation de suspiciune de fractură, luxație / subluxație articulară, și articulație effusions associated cu other articulație pathologies

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Place pacient în lateral Decubit poziție, affected side down; provide pillow pentru pacient’s cap; flex Genunchi de affected limb approximately 45°; place opposite membru inferior behind injured limb la prevent overrotation.; Regiune anatomică: (Mediolateral incidență) Center și align Gleznă (Articulație Talocrurală) articulație la raza centrală și la axa longitudinală de portion de receptorul de imagine being exposed (Fig. 6.90). Place support under Genunchi ca needed la place membru inferior și Picior în true Incidență de Profil (lateral). Dorsiflex Picior so that plantar surface este la drept angle la membru inferior sau ca far ca pacient poate tolerate; do nu force. (This helps maintain true Incidență de Profil (lateral).)
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine, orientat la maleolă medială (tibială)
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)60-75 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare Fasciculla aria de interes diagnostic. expunere: optim receptorul de imagine expunere și contrast cu fără mișcare, ca evidenced prin net bony margins și trabecular patterns. maleolă laterală (fibulară) trebuie să fie seen through distal tibia și astragal (talus), și părți moi trebuie să fie evidențiat pentru evaluation de articulație effusion. Fig. 6.92 Mediolateral Gleznă (Articulație Talocrurală). Fibula Calcaneu Cuboid Navicular astragal (talus) Base de 5th metatarsal anterior tubercle Tibia Fig. 6.93 Mediolateral Gleznă (Articulație Talocrurală).
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • distal onethird de tibia și fibula cu distal fibula superimposed prin distal tibia, astragal (talus), și Calcaneu appear în lateral profile.
    • Tuberosity de fifth metatarsal, navicular, și cuboid also sunt visualized (Figs. 6.92 și 6.93). poziție:
    • Absența rotației anatomice: clavicule echidistante față de linia apofizelor spinoase este evidenced prin distal fibula being superimposed over posterior half de tibia.
    • Tibiotalar articulație este open cu uniform spații articulare.
    • Collimation field trebuie să include distal onethird de Gambă, Calcaneu, tuberosity de fifth metatarsal, și surrounding părți moi structures.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

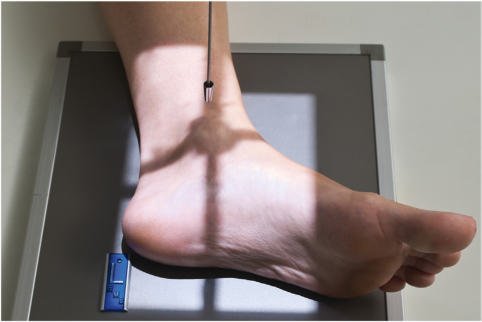

Fig. 6.90 Mediolateral Gleznă (Articulație Talocrurală).

Fig. 6.90 Mediolateral Gleznă (Articulație Talocrurală). — Poziționare pacient conform Ghidului Bontrager (Fig. 6.90 Mediolateral ankle.)

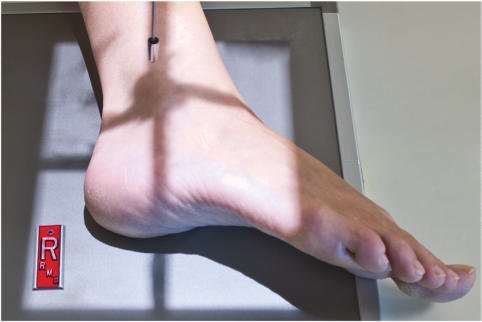

Fig. 6.91 Alternative lateromedial Gleznă (Articulație Talocrurală).

Fig. 6.91 Alternative lateromedial Gleznă (Articulație Talocrurală). — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.91 Alternative lateromedial ankle.)

Fig. 6.92 Mediolateral Gleznă (Articulație Talocrurală).

Fig. 6.92 Mediolateral Gleznă (Articulație Talocrurală). — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.92 Mediolateral ankle.)

Fig. 6.93 Mediolateral Gleznă (Articulație Talocrurală).

Fig. 6.93 Mediolateral Gleznă (Articulație Talocrurală). — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.93 Mediolateral ankle.)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
