Rx Rotație Internă (Medială) AP Oblică (Picior)

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • Location și extent de suspiciune de fractură și fragment alignments, spații articulare abnormalities, părți moi effusions
    • Location de opaque Corp străin / corpuri străine radio-opace

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Place pacient Decubit dorsal sau așezat; flex Genunchi, cu plantar surface de Picior pe table; turn corp slightly away de la side în question.; Regiune anatomică: Align și center axa longitudinală de Picior la raza centrală și la axa longitudinală de portion de receptorul de imagine being exposed. Rotate Picior medially la place plantar surface 30° la 40° la plane de receptorul de imagine (see NOTE). general plane de dorsum de Picior trebuie să fie paralel cu receptorul de imagine și perpendicular la raza centrală (Fig. 6.59). Use 45° radiolucent support block la prevent mișcare. Use săculeți cu nisip if necessary la prevent receptorul de imagine de la slipping pe tabletop.
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine, orientat la base de third metatarsal
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)60-70 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculCollimate la outer margins de skin pe four sides.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • Entire Picior trebuie să fie evidențiat de la distal falange la posterior Calcaneu și proximal astragal (talus) (Figs. 6.61 și 6.62). poziție:
    • axa longitudinală de Picior trebuie să fie aliniat la axa longitudinală de receptorul de imagine.
    • Correct obliquity este evidențiat when third through fifth oase metatarsiene sunt liber de superimposition.
    • First și second oase metatarsiene also trebuie să fie liber de superimposition except pentru base area.
    • Tuberosity la base de fifth metatarsal este seen în profile și este well visualized.
    • spații articulare around cuboid și sinus tarsi sunt open și well evidențiat when Picior este poziționat obliquely correctly.
    • Collimation la aria de interes diagnostic. expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare trebuie să visualize net margini și trabecular markings de falange, oase metatarsiene, și oase tarsiene.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Some references suggest only a 30° oblic routinely. This text recommends greater obliquity, 40°, la evidențiază oase tarsiene și proximal oase metatarsiene best relatively liber de superimposition pentru Picior cu average transverse arch. Optional lateral oblic (Fig. 6.60) se rotește Picior laterally 30° (less obliquity este required because de natural arch de Picior). lateral oblic best evidențiază space între first și second oase metatarsiene și între first și second cuneiforms. navicular also este well visualized pe lateral oblic. Fig. 6.61 40° AP medial oblic. Navicular Cuboid 3rd cuneiform oase metatarsiene falange Sinus tarsi Calcaneu astragal (talus) Fig. 6.62 40° medial oblic. Picior ROUTINE AP oblic lateral Fig. 6.59 30° la 40° AP medial oblic. Fig. 6.60 30° AP lateral oblic.

🖼️ Imagini

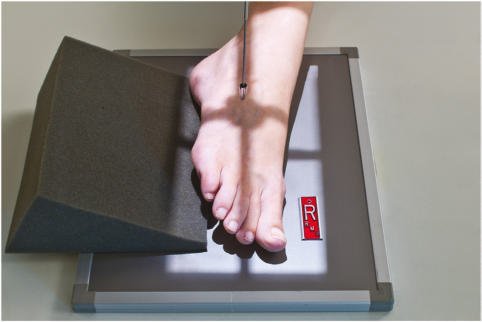

Fig. 6.61 40° AP

Fig. 6.61 40° AP — Poziționare pacient conform Ghidului Bontrager (Fig. 6.61 40° AP)

Fig. 6.62 40° medial

Fig. 6.62 40° medial — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.62 40° medial)

Fig. 6.59 30° la 40° AP medial oblic.

Fig. 6.59 30° la 40° AP medial oblic. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.59 30° la 40° AP medial oblic.)

Fig. 6.60 30° AP lateral

Fig. 6.60 30° AP lateral — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.60 30° AP lateral)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
