Rx MEDIAL (INTERNAL) ROTATION AP Oblică (Genunchi)

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • Pathology involving proximal tibiofibular și femorotibial (Genunchi) articulație articulations
    • suspiciune de fractură, lesions, și bony changes related la degenerative articulație disease, especially pe anterior și medial sau posterior și lateral portions de Genunchi

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Place pacient în semisupine poziție cu entire corp și membru inferior rotit partially away de la side de interest; place support under ridicat Șold; provide pillow pentru pacient’s cap.; Regiune anatomică: Align și center membru inferior și Genunchi la raza centrală și la linia mediană mesei sau receptorul de imagine. Rotate entire membru inferior internally 45°. (Interepicondylar line trebuie să fie 45° la plane de receptorul de imagine.) (Fig. 6.106) If needed, stabilize Picior și Gleznă (Articulație Talocrurală) în this poziție cu săculeți cu nisip.
    • Punct de Centrare Fascicul: Angle raza centrală 0° pe average pacient (see AP Genunchi, p. 247). Raza centrală se orientează spre midpoint de Genunchi la level ½ inch (1.25 cm) distal la apex de Rotulă (Patelă).
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)65-80 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculCollimate pe ambele părți (bilateral) la skin margins, cu full collimation la ends la receptorul de imagine margini la include maximum Femur și tibiafibula.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • distal Femur și proximal tibia și fibula cu Rotulă (Patelă) superimposing medial femoral condyle sunt vizualizat.
    • lateral condyles de Femur și tibia sunt well evidențiat, și medial și lateral Genunchi spații articulare appear unequal (Figs. 6.107 și 6.108). poziție:
    • corect amount de part obliquity evidențiază proximal tibiofibular articulation open cu lateral condyles de Femur și tibia seen în profile.
    • capul și neck de fibula sunt visualized fără superimposition, și approximately half de Rotulă (Patelă) trebuie să fie seen liber de superimposition prin Femur. center de câmp colimat este la femorotibial (Genunchi) spații articulare. expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare trebuie să visualize părți moi în Genunchi articulație area, și trabecular markings de toate bones trebuie să appear clear și net.
    • cap și neck area de fibula trebuie să nu appear overexposed. Fig. 6.107 AP medial oblic. Femur Rotulă (Patelă) Tibia R medial condyle proximal tibiofibular articulație lateral condyle de Femur lateral condyle de tibia Neck de fibula cap Fig. 6.108 AP medial oblic.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

terms medial (intern) oblic și lateral (extern) oblic poziții refer la direction de rotație de anterior sau patellar surface de Genunchi. This este true pentru descriptions de AP sau PA oblic incidențe. Genunchi ROUTINE AP oblic (medial și lateral) lateral Fig. 6.106 AP 45° medial oblic.

🖼️ Imagini

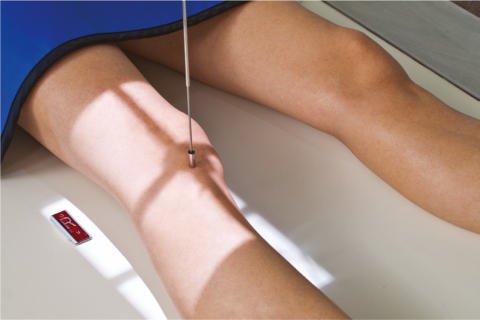

Fig. 6.106 AP 45° medial oblic.

Fig. 6.106 AP 45° medial oblic. — Poziționare pacient conform Ghidului Bontrager (Fig. 6.106 AP 45° medial oblic.)

Fig. 6.107 AP medial oblic.

Fig. 6.107 AP medial oblic. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.107 AP medial oblic.)

Fig. 6.108 AP medial oblic.

Fig. 6.108 AP medial oblic. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.108 AP medial oblic.)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
