Rx Leg — Incidență de Profil (Lateral) — Medio-Lateral (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

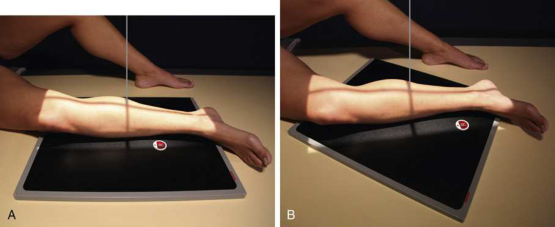

- Poziție Pacient: se așază pacientul în Decubit dorsal poziție.; Turn pacientul spre afected side cu membru inferior pe receptorul de imagine. se ajustează rotație de corp la place Rotulă (Patelă) perpendicular pe receptorul de imagine (RI) și ensure that line drawn through femoral condyles este also perpendicular (Fig. 7.113). Place săculeți cu nisip supports where needed pentru pacientul’s comfort și la stabilize corp poziție (Fig. 7.113A). Genunchi poate fie flectat, if necessary, la ensure true Incidență de Profil (lateral). incidență poate fie done cu receptorul de imagine diagonal pentru include Gleznă (Articulație Talocrurală) și Genunchi articulații sau two incidențe sunt made—one de membru inferior la include articulație, și one pentru include other articulație. Alternative method When pacientul cannot fie turned de la Decubit dorsal poziție, lateromedial Incidență de Profil (lateral) poate fie taken cross-table using orizontal raza centrală. Lift membru inferior high enough pentru assistant la slide rigid support under pacientul’s membru inferior. receptorul de imagine poate fie plasat între membre inferioare, și raza centrală poate fie orientat de la lateral side. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe midpoint de membru inferior.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmp de iradiere la 1 inch (2.5 cm) pe sides și 1½ inches (3.8 cm) beyond Gleznă (Articulație Talocrurală) și Genunchi articulații. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest
- Gleznă (Articulație Talocrurală) și Genunchi articulații pe one sau more imagini
- Entire membru inferior în true Incidență de Profil (lateral)
- distal fibula superimposed prin posterior half de tibia
- Slight overlap de tibia pe proximal cap peronier (fibular)
- Moderate separation de tibial și fibular corpuri sau shafts (except la their articular ends)
- Possibly reduced superimposition de femoral condyles because de divergence de fascicul
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy
tibia, fibula, și adjacent articulații (Fig. 7.114).
collimation
• se ajustează câmp de iradiere la 1 inch (2.5 cm) pe sides și 1½ inches (3.8 cm) beyond ankle și genunchi articulații. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular pe midpoint de membru inferior.
criteria
Criterii radiologice de calitate imaginii: • Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest • Ankle și genunchi articulații pe one sau more imagini • Entire membru inferior în true poziție de profil (lateral) • distal fibula superimposed prin posterior half de tibia • Slight overlap de tibia pe proximal cap peronier (fibular) • Moderate separation de tibial și fibular corpuri sau shafts (except la their articular ends) • Possibly reduced superimposition de femoral condyles because de divergence de fascicul • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• Turn pacientul spre afected side cu membru inferior pe receptorul de imagine. • se ajustează rotație de corp la place rotulă (patelă) perpendicular pe receptorul de imagine (RI) și ensure that line drawn through femoral condyles este also perpendicular (Fig. 7.113). • Place săculeți cu nisip supports where needed pentru pacientul’s comfort și la stabilize corp poziție (Fig. 7.113A). • genunchi poate fie flectat, if necessary, la ensure true poziție de profil (lateral). • incidență poate fie done cu receptorul de imagine diagonal pentru include ankle și genunchi articulații sau two incidențe sunt made—one de membru inferior la include articulație, și one pentru include other articulație. Alternative method • When pacientul cannot fie turned de la decubit dorsal, lateromedial lateral incidență poate fie taken cross-table using orizontal raza centrală. • Lift membru inferior high enough pentru assistant la slide rigid support under pacientul’s membru inferior. • receptorul de imagine poate fie plasat între membre inferioare, și raza centrală poate fie orientat de la lateral side. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul în decubit dorsal.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 14 × 17 inches (35 × 43 cm) longitudinal sau diagonal.
