Rx Intercondylar Fossa — Incidență AP Axială — Béclère Method (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

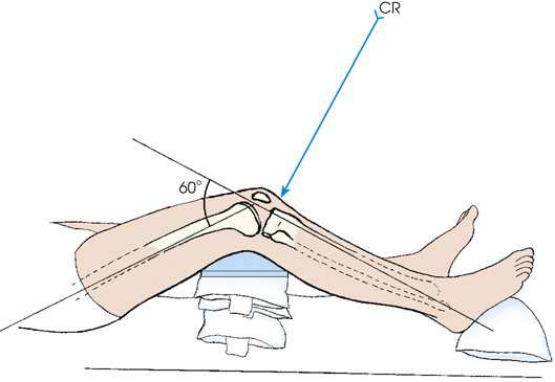

- Poziție Pacient: se așază pacientul în Decubit dorsal poziție și se ajustează corp so that it este nu rotit.; se flectează afected Genunchi enough la place axa longitudinală de Femur la un unghi de 60 grade la axa longitudinală de tibia. Support Genunchi pe săculeți cu nisip (Fig. 7.144). Place receptorul de imagine under Genunchi și poziție receptorul de imagine astfel încât center point coincides cu raza centrală centrală. se ajustează membru inferior astfel încât femoral condyles sunt echidistant față de receptorul de imagine. se imobilizează Picior cu săculeți cu nisip. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe axa longitudinală de Gambă, entering Genunchi articulație ½ inch (1.3 cm) below patellar apex.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmp de iradiere la 8 × 10 inches (18 × 24 cm) pe collimator. Adjust la 1 inch (2.5 cm) beyond sides. Place marker de lateralitate (D/S) în collimated expunere field. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest
- Open intercondylar fossa
- Posteroinferior surface de femoral condyles
- Intercondylar eminence și Genunchi spații articulare
- fără superimposition de fossa prin apex de Rotulă (Patelă)
- Absența rotației anatomice (simetrie bilaterală perfectă), ca evidențiat prin slight tibiofibular overlap
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy
intercondylar fossa, intercondylar eminence, și genunchi articulație (Fig. 7.145).
collimation
• se ajustează câmp de iradiere la 8 × 10 inches (18 × 24 cm) pe collimator. Adjust la 1 inch (2.5 cm) beyond sides. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular pe axa longitudinală de lower membru inferior, entering genunchi articulație ½ inch (1.3 cm) below patellar apex.
criteria
Criterii radiologice de calitate imaginii: • Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest • Open intercondylar fossa • Posteroinferior surface de femoral condyles • Intercondylar eminence și genunchi spații articulare • fără superimposition de fossa prin apex de rotulă (patelă) • Absența rotației anatomice (simetrie bilaterală perfectă), ca evidențiat prin slight tibiofibular overlap • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• se flectează afected genunchi enough la place axa longitudinală de femur la un unghi de 60 grade la axa longitudinală de tibia. • Support genunchi pe săculeți cu nisip (Fig. 7.144). • Place receptorul de imagine under genunchi și poziție receptorul de imagine astfel încât center point coincides cu raza centrală centrală. • se ajustează membru inferior astfel încât femoral condyles sunt echidistant față de receptorul de imagine. se imobilizează picior cu săculeți cu nisip. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul în decubit dorsal și se ajustează corp so that it este nu rotit.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) transversal.
