📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Leziunea prin inversiune a gleznei (articulației talocrurale) este frecventă și poate duce la suspiciunea unei fracturi a maleolei de profil (laterale) sau a bazei celui de-al cincilea metatarsian. Investigarea leziunii trebuie, prin urmare, să acopere ambele regiuni.
    • Ruptura ligamentelor colaterale, fără suspiciune de fractură osoasă, poate face glezna (articulația talocrurală) instabilă, în ciuda unei radiografii normale. Incidențele de stres pot clarifica această problemă, iar ecografia sau IRM pot fi utile. Pot apărea leziuni complexe cu suspiciune de fractură a ambelor maleole, care fac scoaba tibioperonieră a gleznei foarte instabilă, mai ales dacă se asociază cu suspiciune de fractură a porțiunii posterioare a tibiei — așa-numita suspiciune de fractură trimaleolară — și/sau cu întreruperea sincondrozei tibiofibulare distale. Aceste leziuni necesită frecvent fixare chirurgicală.
    • Profil (lateral), incidență de bază — medio-laterală. Radiografie normală de profil a gleznei (articulația talocrurală). Capul metatarsianului 1; cuneiform medial; navicular; suprafața trohleară a astragalului (talusului); articulația gleznei (talocrurală); tibie; fibulă; promontoriul tibiei; maleolă laterală; articulație talocalcaneană posterioară; calcaneu; tubercul posterior al astragalului (talusului). Radiografie adnotată de profil a gleznei (articulația talocrurală). Rotație excesivă. Rotație insuficientă.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru inferior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.01 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient:

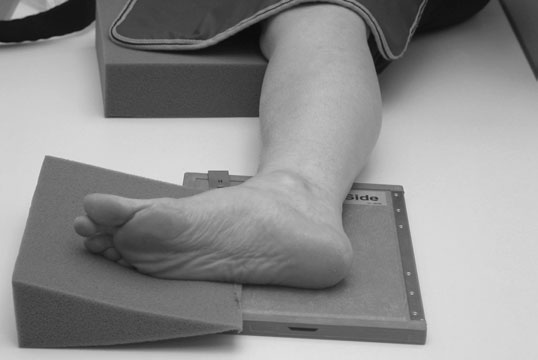

      • Cu glezna în dorsiflexie, pacientul se rotește spre partea afectată până când maleolele sunt suprapuse vertical, iar tibia este paralelă cu caseta.
      • Un suport de 15 grade este plasat sub marginea de profil (lateral) a antepiciorului și se plasează un suport/pernă sub genunchi pentru sprijin și relaxare. Marginea inferioară a casetei este poziționată imediat sub aspectul plantar al călcâiului.
    • Punct de Centrare Fascicul: • Se centrează deasupra maleolei mediale (tibiale), cu raza centrală perpendiculară pe axa tibiei.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă la aria anatomică de interes diagnostic
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Treimea inferioară a gambei (tibia și peroneul) trebuie inclusă.
    • Marginile medială și de profil (lateral) ale suprafeței articulare trohleare a astragalului trebuie să fie suprapuse pe imagine.
    • Erori de evitat / remedii: Suprarotația determină proiectarea fibulei posterior față de tibie, iar marginile medială și de profil (lateral) ale articulațiilor trohleare nu sunt suprapuse.
    • Erori de evitat / remedii: Subrotația determină suprapunerea diafizei fibulei peste tibie, iar marginile medială și de profil (lateral) ale articulațiilor trohleare nu sunt suprapuse.
    • Erori de evitat / remedii: Baza celui de-al cincilea metatarsian și osul navicular trebuie incluse pe imagine pentru a exclude suspiciunea de fractură.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Pregătirea pacientului prin îndepărtarea tuturor accesoriilor radio-opace.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
