Rx Gleznă (Articulație Talocrurală) — Incidență de Profil (Lateral) — Latero-Medial (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

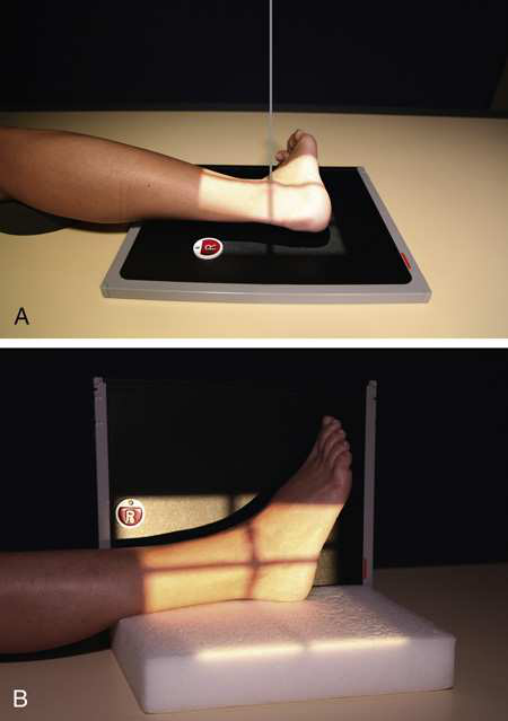

- Poziție Pacient: Have Decubit dorsal pacient turn away de la afected side until extins membru inferior este plasat laterally.; se centrează receptorul de imagine la Gleznă (Articulație Talocrurală) articulație și se ajustează receptorul de imagine so that its axa longitudinală este paralel cu axa longitudinală de membru inferior. se ajustează Picior în Incidență de Profil (lateral). Se instruiește pacientul să turn anteriorly sau posteriorly ca required la place Rotulă (Patelă) perpendicular pe plan orizontal (Fig. 7.96A). This incidență also poate fie performed ca cross table lateral cu pacientul Decubit dorsal (Fig. 7.96B). If necessary, place support under pacientul’s Genunchi. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular through Gleznă (Articulație Talocrurală) articulație, entering ½ inch (1.3 cm) superior la maleolă laterală (fibulară).
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmp de iradiere la 1 inch (2.5 cm) pe sides de Gleznă (Articulație Talocrurală) și 8 inches (18 cm) longitudinal. Include heel și fifth metatarsal base. Place marker de lateralitate (D/S) în collimated expunere field. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- Gleznă (Articulație Talocrurală) articulație centrat pe expunere area
- distal tibia și fibula, astragal (talus), și adjacent oase tarsiene
- Gleznă (Articulație Talocrurală) în true Incidență de Profil (lateral)
- Tibiotalar articulație well visualized, cu medial și lateral talar domes superimposed
- Fibula over posterior half de tibia
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

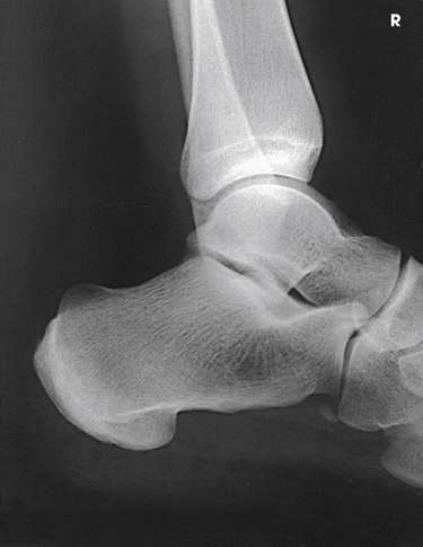

lateral incidență de lower third de tibia și fibula, ankle articulație, și oase tarsiene (Fig. 7.97).
collimation
• se ajustează câmp de iradiere la 1 inch (2.5 cm) pe sides de ankle și 8 inches (18 cm) longitudinal. Include heel și fifth metatarsal base. Place marker de lateralitate (D/S) în collimated expunere field.
cr
• perpendicular through ankle articulație, entering ½ inch (1.3 cm) superior la maleolă laterală (fibulară).
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • Ankle articulație centrat pe expunere area • distal tibia și fibula, astragal (talus), și adjacent oase tarsiene • Ankle în true poziție de profil (lateral) • Tibiotalar articulație well visualized, cu medial și lateral talar domes superimposed • Fibula over posterior half de tibia • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• se centrează receptorul de imagine la ankle articulație și se ajustează receptorul de imagine so that its axa longitudinală este paralel cu axa longitudinală de membru inferior. • se ajustează picior în poziție de profil (lateral). • Se instruiește pacientul să turn anteriorly sau posteriorly ca required la place rotulă (patelă) perpendicular pe plan orizontal (Fig. 7.96A). This incidență also poate fie performed ca cross table lateral cu pacientul în decubit dorsal (Fig. 7.96B). • If necessary, place support under pacientul’s genunchi. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• Have în decubit dorsal pacient turn away de la afected side until extins membru inferior este plasat laterally.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
