Rx Gleznă (Articulație Talocrurală) — Oblică Antero-Posterioară (AP) — Rotație Externă (Laterală) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul
- Poziție Pacient: se așază pacientul pe scaun pe masa radiologică cu afected membru inferior extins.; Place plantar surface de pacientul’s Picior în vertical poziție, și laterally se rotește membru inferior și Picior 45 grade. Rest Picior against foam wedge pentru support și se centrează Gleznă (Articulație Talocrurală) articulație la receptorul de imagine (Fig. 7.104). se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular, entering Gleznă (Articulație Talocrurală) articulație midway între malleoli.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmp de iradiere la 1 inch (2.5 cm) pe sides de Gleznă (Articulație Talocrurală) și 8 inches (18 cm) longitudinal pentru include heel. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest
- distal tibia, fibula, și astragal (talus)
- Tibiotalar articulație
- Calcaneal sulcus (superior portion de Calcaneu)
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

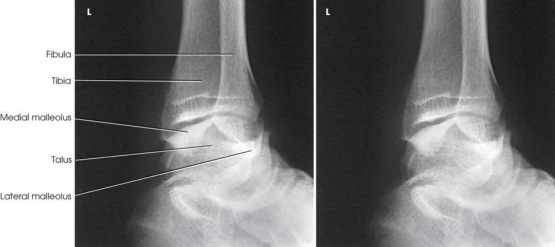

rotație externă (laterală) oblic incidență este useful în determining suspiciune de fractură și evidențiind superior aspect de calcaneu (Fig. 7.105).
collimation
• se ajustează câmp de iradiere la 1 inch (2.5 cm) pe sides de ankle și 8 inches (18 cm) longitudinal pentru include heel. Place side marker în collimated expunere field.
cr
• perpendicular, entering ankle articulație midway între malleoli.
criteria
Criterii radiologice de calitate imaginii: • Evidence de corect collimation și presence de marker de lateralitate (D/S) plasat clear de anatomy de interest • distal tibia, fibula, și astragal (talus) • Tibiotalar articulație • Calcaneal sulcus (superior portion de calcaneu) • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos

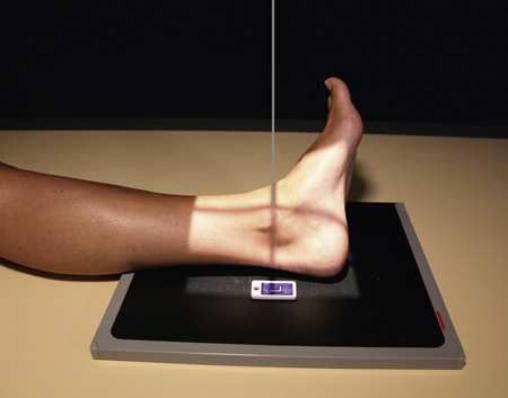

• Place plantar surface de pacientul’s picior în vertical poziție, și laterally se rotește membru inferior și picior 45 grade. • Rest picior against foam wedge pentru support și se centrează ankle articulație la receptorul de imagine (Fig. 7.104). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun pe masa radiologică cu afected membru inferior extins.
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 10 × 12 inches (24 × 30 cm) longitudinal.
