Rx Genunchi AP În Încărcare (Ortostatism) BILATERAL Genunchi Incidență

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • Femorotibial spații articulare de genunchii evidențiat pentru possible cartilage degeneration sau other Genunchi articulație pathologies
    • bilateral genunchi included pe same expunere pentru comparison

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Conform incidenței standard descrise
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine (averagesized pacient), sau 5° la 10° caudal pe thin pacient, orientat la midpoint între Genunchi articulații la level ½ inch (1.25 cm) below apex de patellae.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)70-80 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală funcție de regiune)
    Colimare FasciculCollimate la bilateral Genunchi articulație region, including some distal femurs și proximal tibia pentru alignment purposes. Alternative PA If requested, alternative PA poate fie performed cu pacient facing masa de examinare sau receptorul de imagine holder, genunchi flectat la approximately 20°, picioare straight ahead, și thighs against tabletop sau receptorul de imagine holder. Direct raza centrală 10° caudal (paralel la articular facets) la level de Genunchi articulații pentru Incidență Postero-Anterioară (PA). Genunchi SPECIAL AP bilateral weightbearing Fig. 6.115 AP bilateral weightbearing—Raza centrală (RC) perpendiculară pe receptorul de imagine.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • distal Femur, proximal tibia, și fibula și femorotibial spații articulare sunt evidențiat bilaterally (Fig. 6.116). poziție:
    • Absența rotației anatomice: clavicule echidistante față de linia apofizelor spinoase de ambele genunchi este evident prin simetric appearance de femoral și tibial condyles.
    • Approximately onehalf de proximal fibula este superimposed prin tibia.
    • Collimation field trebuie să fie centrat pe Genunchi spații articulare și trebuie să include sufficient Femur și tibia la determine long axes de these long bones pentru alignment. expunere:
    • optim receptorul de imagine expunere și contrast la visualize faint outlines de patellae through femora.
    • părți moi trebuie să fie vizibil, și trabecular markings de toate bones trebuie să appear clear și net, indicating fără mișcare. Articular facets (platou tibial) Articular facets (platou tibial) Intercondylar fossa Fig. 6.116 AP bilateral weightbearing—raza centrală 10° caudal. (Courtesy Joss Wertz, DO.)

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

This incidență most commonly este taken AP but poate fie taken PA cu cephalic raza centrală angle rather than caudal ca cu AP. (This poate fie easier pentru pacienți who sunt unable la straighten their Genunchi articulații fully, such ca pacienți cu arthritic conditions sau cu certain neuromuscular disorders involving lower limbs.)

🖼️ Imagini

Fig. 6.115 AP bilateral weight-

Fig. 6.115 AP bilateral weight- — Poziționare pacient conform Ghidului Bontrager (Fig. 6.115 AP bilateral weight-)

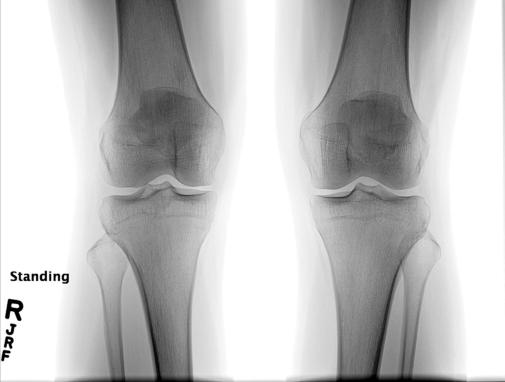

Fig. 6.116 AP bilateral weight-

Fig. 6.116 AP bilateral weight- — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.116 AP bilateral weight-)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
