📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Incidența de profil a genunchiului și a tuberculului tibial poate fi utilă în boala Osgood-Schlatter, deși aceasta este în primul rând un diagnostic clinic, iar radiografia este rezervată excluderii altor patologii în cazurile neclare. Ecografia poate fi, de asemenea, utilă în această situație clinică. Profil – fascicul orizontal. Această incidență înlocuiește incidența convențională de profil în toate cazurile de traumatism sever și de suspiciune de fractură a rotulei (patela).

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru inferior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.05 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

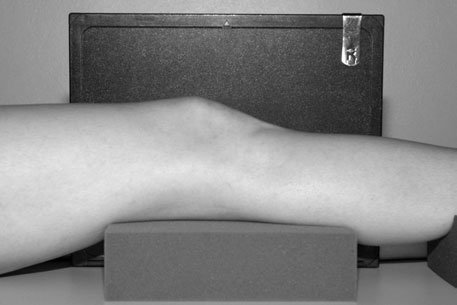

    • Poziție Pacient:
      • pacientul rămâne pe targa/patul mobil, cu membrul ușor ridicat și sprijinit pe perne.
      • Dacă este posibil, membrul inferior poate fi rotit ușor pentru a centra rotula (patela) între condilii femurali.
      • filmul radiologic este sprijinit vertical pe / de aspectul medial al genunchiului.
      • centrul casetei este la nivelul marginii superioare a condilului tibial.
    • Punct de Centrare Fascicul: • raza centrală orizontală este orientată la marginea superioară a condilului tibial de profil, la 90 grade față de axa longitudinală a tibiei.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă la aria anatomică de interes diagnostic
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Vizualizarea clară a întregii arii anatomice (genunchi).
    • Absența artefactelor de mișcare; trabeculație osoasă și contururi nete.
    • Densitate optică și contrast adecvate pentru diferențierea țesuturilor moi de structurile osoase.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

  • Nu trebuie făcută nicio încercare de flectare sau extensie a genunchiului.
  • Flexia suplimentară poate determina separarea fragmentelor unei suspiciuni de fractură transversală a rotulei prin tracțiunea musculară opusă.
  • Orice rotație a membrului trebuie realizată de la șold, cu sprijin pentru întregul membru inferior.

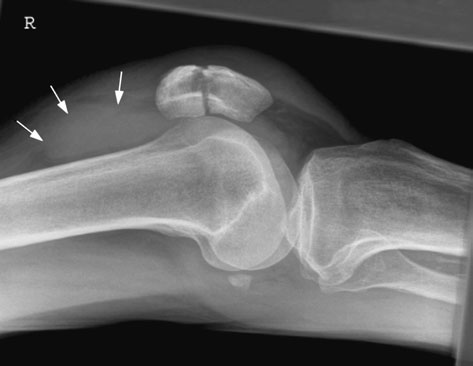

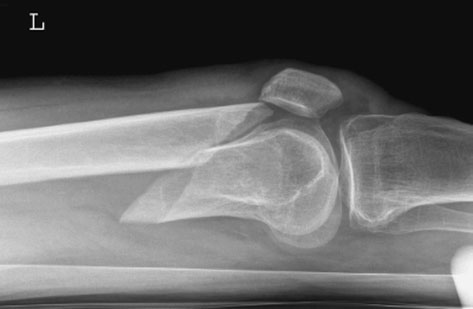

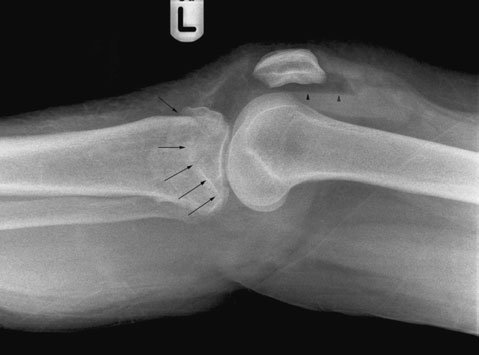

  • Utilizarea fasciculului orizontal poate evidenția niveluri hidroaerice, indicând lipohemartroză. 128 Fascicul orizontal Profil (lateral) cu fascicul orizontal, evidențiind suspiciunea de fractură înfundată a platoului tibial (săgeți) și lipohemartroza (capete de săgeată) Fascicul orizontal Profil (lateral) cu fascicul orizontal, evidențiind suspiciunea de fractură transversală a rotulei (patela) și revărsat articular în bursa suprapatelară (săgeți) Fascicul orizontal Profil (lateral) cu fascicul orizontal, evidențiind suspiciunea de fractură femurală distală

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
