Rx calcaneu — incidență de profil (lateral) — mediolaterală (Merrill)

Sursă și prelucrare editorială

Ciornă pentru revizuire

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Merrill’s Atlas, 7. Lower Extremity, pagini 509–511

Ediție / versiune a sursei
Neprecizată
Pagină / secțiune
Pagini: 509–511
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Referință Merrill. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Pagini în evidența preluării
509, 510, 511. Numerotarea și sursa corespunzătoare trebuie confruntate cu originalul.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru inferior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.01 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

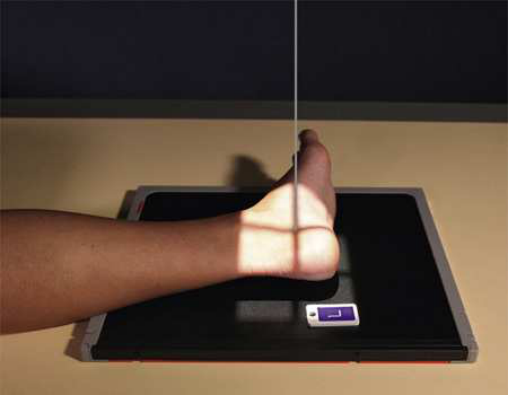

    • Poziție Pacient: Pacientul în decubit dorsal se rotește spre partea afectată până când membrul inferior este aproximativ lateral. Suportul poate fi plasat sub genunchi.; se ajustează calcaneul ca pentru incidența laterală a piciorului și se centrează pe receptorul de imagine. se ajustează receptorul de imagine astfel încât axa longitudinală să fie paralelă cu suprafața plantară a călcâiului (Fig. 7.81). se efectuează ecranarea gonadelor cu șorț plumbat.
    • Punct de Centrare Fascicul: perpendicular pe calcaneu. Se centrează la aproximativ 1 țol (2.5 cm) distal față de maleola medială (tibială). Astfel, raza centrală ajunge la articulația subtalară.
    • Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
    • Comandă Respiratorie: Conform reperelor anatomice standard din tratat
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Nespecificat în fragmentul extras; de verificat în sursă
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare Fasciculse ajustează câmpul de iradiere la 1 țol (2.5 cm) dincolo de imaginea posterioară și inferioară a călcâiului. Se includ maleola medială (tibială) și baza celui de-al cincilea metatarsian. Se plasează markerul de lateralitate în câmpul colimat.
    Filtrare TubDE CONFIGURAT PE APARAT

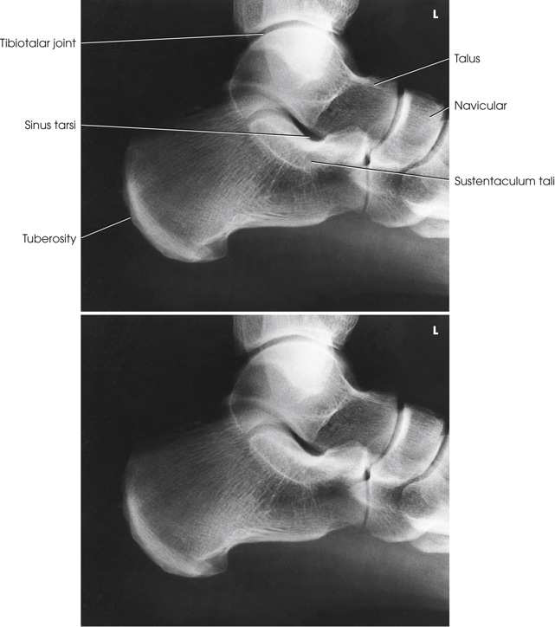

  • 4. Criterii de Calitate & Reușită Imagine


    • Criterii radiologice de calitate a imaginii:
    • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat în afara structurilor anatomice de interes
    • Întregul calcaneu, inclusiv articulația gleznei (articulația talocrurală) și oasele tarsiene adiacente
    • Absența rotației anatomice (simetrie bilaterală perfectă) a calcaneului
    • Tuberozitatea în profil
    • Sinus tarsi deschis
    • Articulațiile calcaneocuboidă și talonaviculară deschise
    • Detalii trabeculare osoase și țesuturile moi înconjurătoare
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

Conform reperelor anatomice standard din tratat

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
