Rx Calcaneu DORSOPLANTAR (AXIAL) În Încărcare (Ortostatism) Incidență

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • Pathologies sau suspiciune de fractură cu medial sau lateral displacement
    • Evaluate talocalcaneal coalition under weightbearing conditions4

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

    • 2. Poziționare & Centrare Fascicul
    • Poziție Pacient: Pacient: Place pacient în ortostatism ortostatism cu weight plasat pe affected Picior. Se instruiește pacientul să place opposite Picior one step forward și lean forward ca far ca possible while still maintaining full contact de plantar surface de affected Picior cu receptorul de imagine.; Regiune anatomică: se centrează receptorul de imagine la axa longitudinală de Calcaneu cu posterior surface de heel la edge de receptorul de imagine (Fig. 6.78)
    • Punct de Centrare Fascicul: Angle raza centrală 45° anteriorly și orientat through posterior surface de flectat Gleznă (Articulație Talocrurală) Raza centrală se orientează spre emerge la nivelul base de 5th metatarsal.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)65-75 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculCollimate closely la region de Calcaneu. Calcaneu SPECIAL Dorsoplantar (axial) weightbearing Fig. 6.78 Dorsoplantar (axial) weightbearing incidență: calcaneuspositioning.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • Entire Calcaneu trebuie să fie visualized de la tuberosity posteriorly la talocalcaneal articulație anteriorly ( Figs. 6.79 și 6.80). poziție:
    • Absența rotației anatomice: clavicule echidistante față de linia apofizelor spinoase; portion de sustentaculum tali trebuie să appear în profile medially.
    • cu Picior în corect flexion, correct alignment și angulation de raza centrală sunt evidenced prin open talocalcaneal spații articulare, fără distortion de calcaneal tuberosity, și adecvat elongation de Calcaneu.
    • Collimation la aria de interes diagnostic. expunere:
    • optim receptorul de imagine expunere și contrast cu fără mișcare la evidențiază net bony margins și trabecular markings și la least faintly visualize talocalcaneal articulație fără overexposing distal tuberosity area. L Fig. 6.79 Dorsoplantar (axial) weightbearing incidență: calcaneusradiograph. (Adapted de la Rollins J, Long BW, Curtis T, et al: Merrill’s atlas de radiographic positioning și procedures, ed 15, St Louis, 2023, Elsevier.) lateral process Tuberosity Sustentaculum tali Trochlea L Fig. 6.80 Dorsoplantar (axial) weightbearing incidență: calcaneusradiograph. (Adapted de la Rollins J, Long BW, Curtis T, et al: Merrill’s atlas de radiographic positioning și procedures, ed 15, St Louis, 2023, Elsevier.)

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

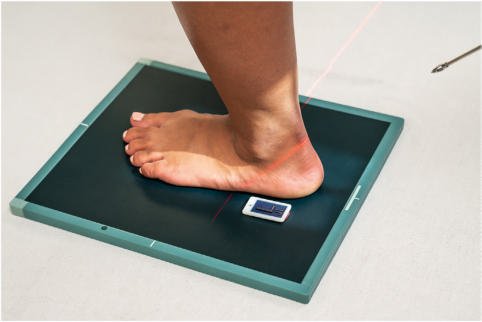

Fig. 6.78 Dorsoplantar (axial) weight-

Fig. 6.78 Dorsoplantar (axial) weight- — Poziționare pacient conform Ghidului Bontrager (Fig. 6.78 Dorsoplantar (axial) weight-)

Fig. 6.79 Dorsoplantar (axial) weight-

Fig. 6.79 Dorsoplantar (axial) weight- — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.79 Dorsoplantar (axial) weight-)

Fig. 6.80 Dorsoplantar (axial) weight-

Fig. 6.80 Dorsoplantar (axial) weight- — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 6.80 Dorsoplantar (axial) weight-)

Figura 4

Figura 4 — Aspect radiografic de referință conform Ghidului Bontrager (Figura 4)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
