Rx calcaneu — axială — de bază

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Clark's Positioning in Radiography (Ed. 12), Pagina 134

Ediție / versiune a sursei
Ediția 12
Pagină / secțiune
Pagini: 134
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Evaluarea radiografică a regiunii calcaneului (axială — de bază).
    • Suspiciune de leziuni traumatice (fracturi, luxații sau diastazis articular).
    • Bilanț osteoarticular / visceral conform recomandării medicale de trimitere.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru inferior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.01 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

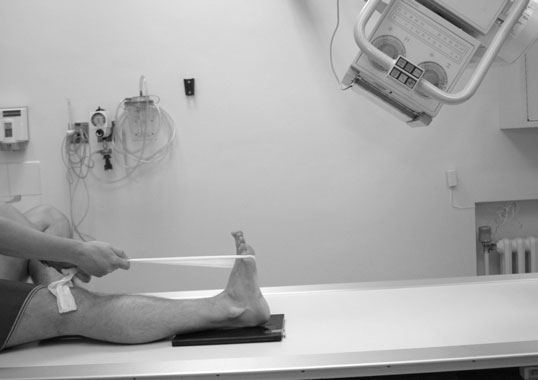

    • Poziție Pacient:
      • pacientul stă așezat sau în decubit dorsal pe masa de radiografie, cu ambele membre extinse.
      • membrul inferior afectat este rotit medial până când ambele maleole sunt echidistante față de filmul radiologic.
      • Glezna (articulația talocrurală) este menținută în dorsiflexie prin utilizarea unui bandaj înfășurat în jurul antepiciorului și ținut în poziție de pacient.
      • caseta este poziționată cu marginea inferioară imediat distal față de aspectul plantar al călcâiului.
    • Punct de Centrare Fascicul:
      • Se centrează pe aspectul plantar al călcâiului, la nivelul tuberculului celui de-al cincilea metatarsian.
      • Raza centrală este orientată cranial la un unghi de 40 de grade față de aspectul plantar al călcâiului.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă la aria anatomică de interes diagnostic
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • articulația subtalară trebuie să fie vizibilă pe incidența axială. Incidență axială normală a calcaneului. Incidență axială a calcaneului evidențiind suspiciune de fractură. Incidență axială a calcaneului evidențiind suspiciune de fractură cominutivă.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Pregătirea pacientului prin îndepărtarea tuturor accesoriilor radio-opace.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
