Rx Anterior Pelvic Bones — AP Axial Outlet Incidență — Taylor Method 11 (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
- 2. Poziționare & Centrare Fascicul

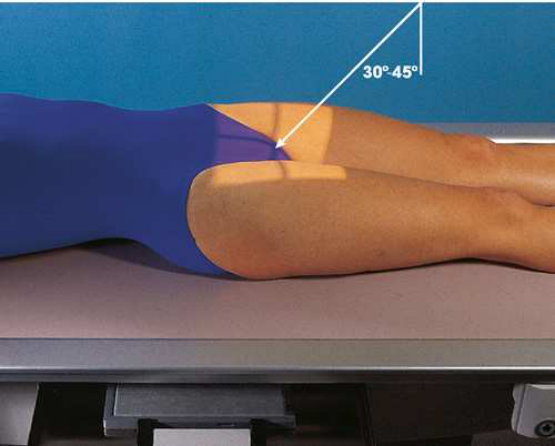

- Poziție Pacient: se așază pacientul în Decubit dorsal poziție.; se centrează MSP de pacientul’s corp la linia mediană grilă și se ajustează Bazin (bazin (pelvis)) so that it este nu rotit. spină iliacă antero-superioară (SIAS) trebuie să fie echidistant față de masa de examinare (Fig. 8.45). se flectează genunchi slightly cu support underneath if pacientul este uncomfortable. cu receptorul de imagine în tăvița Bucky, se ajustează tray’s poziție astfel încât midpoint de receptorul de imagine coincides cu raza centrală centrală.
- Punct de Centrare Fascicul: Men orientat 20 la 35 grade cranial și entering linia mediană la point 2 inches (5 cm) inferior la superior margine de simfiză pubiană Women orientat 30 la 45 grade cranial și entering linia mediană la point 2 inches (5 cm) inferior la superior margine de simfiză pubiană
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației).
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se ajustează câmpul de iradiere la formatul 35 × 43 cm pe colimator. pentru smaller pacienți, collimate 1 inch (2.5 cm) beyond skin shadow pe sides. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest
- Pubic și ischial bones magnified cu pubic bones superimposed over Sacru și Coccis
- simetric găuri obturatoare
- Pubic și ischial rami near center de radiografie
- Șold articulații
- Bony detalii trabeculare osoase și surrounding soft tissues
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomy

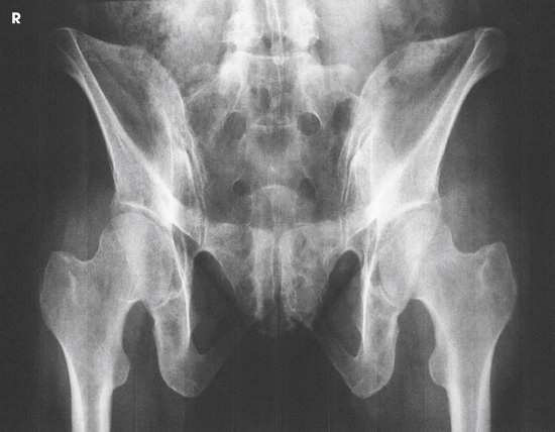

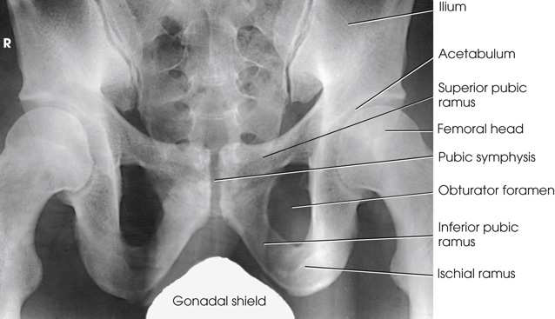

superior și inferior rami fără foreshortening seen în PA sau AP incidență because raza centrală este more perpendicular pe rami (Figs. 8.46 și 8.47).
collimation
• Se ajustează câmpul de iradiere la formatul 35 × 43 cm pe colimator. pentru smaller pacienți, collimate 1 inch (2.5 cm) beyond skin shadow pe sides. Se plasează markerul de lateralitate în câmpul colimat.
cr
Men • orientat 20 la 35 grade cranial și entering linia mediană la point 2 inches (5 cm) inferior la superior margine de pubic simfiză Women • orientat 30 la 45 grade cranial și entering linia mediană la point 2 inches (5 cm) inferior la superior margine de pubic simfiză
criteria
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clear de anatomy de interest • Pubic și ischial bones magnified cu pubic bones superimposed over sacru și coccis • simetric găuri obturatoare • Pubic și ischial rami near center de radiografie • Hip articulații • Bony detalii trabeculare osoase și surrounding soft tissues
part_pos
• se centrează MSP de pacientul’s corp la linia mediană grilă și se ajustează bazin (pelvis) so that it este nu rotit. spină iliacă antero-superioară (SIAS) trebuie să fie echidistant față de masa de examinare (Fig. 8.45). • se flectează genunchi slightly cu support underneath if pacientul este uncomfortable. • cu receptorul de imagine în tăvița Bucky, se ajustează tray’s poziție astfel încât midpoint de receptorul de imagine coincides cu raza centrală centrală.
patient_pos
• se așază pacientul în decubit dorsal.
respiration
apnee (oprirea respirației).
tech
poziționat prin manufacturer sau department protocol pentru corect anatomy display orientation; raza centrală plate: 14 × 17 inches (35 × 43 cm) transversal.
